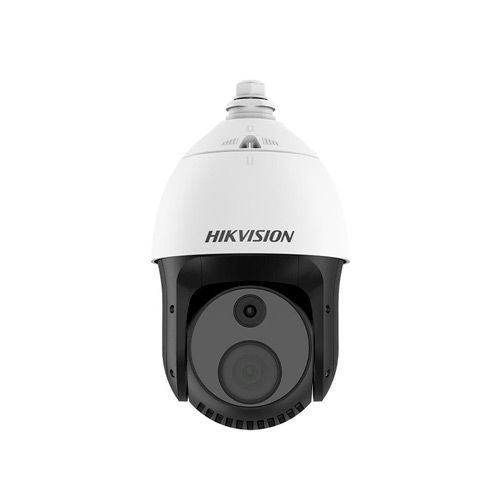

Hikvision DS-2TD4228-10/S2 біспектральна PTZ-камера

Hikvision DS-2TD4228-10/S2 поєднує тепловізійний та оптичний канали у поворотній мережевій камері. Вона призначена для об’єктів, де звичайне відеоспостереження потрібно доповнити контролем теплової картини: промислових ділянок, технічних зон і периметра. Оператор може оцінювати видимі деталі сцени та окремо звертати увагу на температурні відмінності, що допомагають виділити потрібний об’єкт.

Тепловізійний канал формує зображення за інфрачервоним випромінюванням у відповідному спектральному діапазоні. Його власна роздільна здатність відрізняється від розміру вихідного відеокадру: масштабований потік зручний для відображення, але не збільшує фізичну кількість пікселів детектора. Для проєктування важливо враховувати розмір цілі, дистанцію та напрямок спостереження.

Оптичний модуль із 32-кратним зумом дозволяє переходити від загального огляду до більш вузького сектора. Поворот і нахил зручні для перевірки різних ділянок великого об’єкта, а попередньо налаштовані позиції допомагають повертатися до однакового ракурсу. Для порівняння теплових змін у часі особливо корисно зберегти позиції, з яких оглядаються конкретні вузли або зони.

Камера підтримує вимірювання температури та тривоги за температурними відхиленнями. Таку функцію можна використовувати для спостереження за обраними ділянками обладнання чи матеріалами. Результат залежить від умов вимірювання, тому пороги варто налаштовувати з урахуванням нормального робочого режиму об’єкта. Заявлена точність стосується цієї промислової камери; вона не є медичним термометром.

Периметрові правила, виявлення вогню та можливості стеження дають змогу організувати спостереження за різними сценаріями. Для теплового й видимого каналів варто окремо перевірити ділянки, які потрапляють у кадр, щоб подія не опинялася поза потрібним сектором. Практичне випробування правил на місці допоможе налаштувати систему відповідно до реального руху людей і транспорту.

Для нічного перегляду оптичний канал використовує ІЧ-підсвічування. Мережева інтеграція, локальна карта пам’яті та тривожні інтерфейси дозволяють включити модель до комплексної системи охорони. Під час підбору живлення потрібно врахувати саме Hi-PoE або інші зазначені виробником варіанти, а кріплення вибрати під вагу та габарити цієї PTZ-камери.

Для технічного спостереження корисно спочатку визначити нормальну теплову картину об’єкта. Різні матеріали, відбиття та зміни навколишньої температури впливають на інтерпретацію результату. Практичне налаштування починається з вибору контрольованих ділянок і порогів, які відповідають їхній роботі. Так оператор отримує інформацію про потрібні зміни, а кожен тривожний сценарій має зрозумілу причину та порядок перевірки.

Поворотна камера дає гнучкість огляду, проте в один момент дивиться у вибраному напрямку. Під час проєктування патрулювання важливо визначити, які ділянки потрібно бачити постійно, а які достатньо перевіряти послідовно. Якщо певна зона потребує безперервного контролю, її можна включити до окремої схеми спостереження. Це допомагає узгодити можливості PTZ з реальним розпорядком охорони та технологічним процесом.

Зручність біспектрального підходу полягає в можливості зіставити теплову ознаку з видимою сценою. Після появи незвичайної ділянки оператор може перевірити, який предмет або вузол перебуває в цьому місці. Для подальшого аналізу важливо зберегти потрібні канали та правильний час події. Налаштування запису й відображення варто випробувати разом, щоб матеріал із двох модулів був придатний для роботи.

Після монтажу корисно перевірити кілька типових умов: денний огляд, нічну сцену, роботу з наближенням і повернення до попередньої позиції. Для технічного персоналу варто зафіксувати ракурси, що відповідають конкретним вузлам. Це робить повторну перевірку зручнішою і зменшує час пошуку потрібного місця. Обслуговування корпусу та доступ до кабельних з’єднань також слід врахувати на етапі вибору кронштейна.

Технічні характеристики

• Тип: біспектральна мережева PTZ-камера
• Тепловий детектор: неохолоджуваний VOx UFPA
• Теплова матриця: 256×192; вихід до 1280×720
• Піксель: 12 мкм; спектр 8–14 мкм
• NETD: менш ніж 35 мК при 25 °C, F1.0
• Тепловий об’єктив: 10 мм, F1.0
• Тепловий огляд: 18,1°×13,6°
• Оптична матриця: CMOS 1/2,8″, 4 МП
• Оптичний кадр: 2688×1520, до 25/30 к/с
• Оптичний об’єктив: 4,8–153 мм, 32×, F1.2–F4.4
• WDR: 120 дБ
• ІЧ: до 100 м
• Поворот: 360° безперервно; нахил −5…+90°
• Позиції: 300 загалом, 273 налаштовувані
• Патрулі: 8; шаблони: 4
• Температурне вимірювання: −20…+150 °C, точність ±8 °C
• Аналітика: лінія, вторгнення, вхід/вихід з області; вогонь; дим; стеження
• Кодеки: H.265+, H.265, H.264+, H.264, MJPEG
• Пам’ять: microSD до 256 ГБ; NAS; ANR
• Мережа: RJ45 10/100 Мбіт/с; RS-485
• Тривога: 7 входів, 2 релейні виходи
• Аудіо: 1 вхід/1 вихід
• Сумісність: ONVIF S/G/T; ISAPI; SDK
• Живлення: 24 В AC; 36/48 В DC; Hi-PoE
• Споживання: до 30 Вт
• Захист: IP66; TVS 6000 В
• Температура: −30…+60 °C
• Габарити: 305×185×163 мм
• Вага: приблизно 3,9 кг
