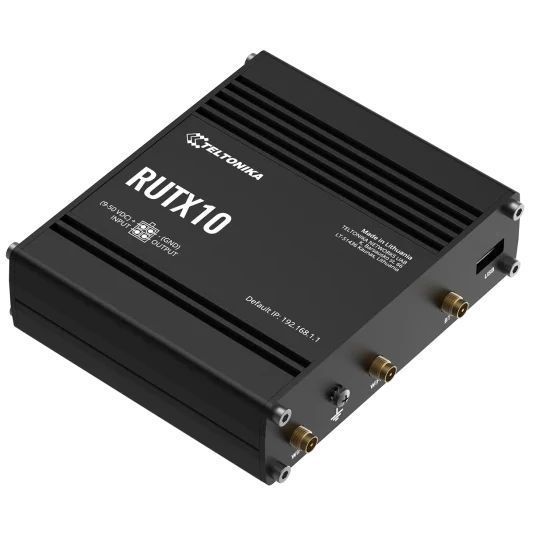

Teltonika RUTX10 Промисловий маршрутизатор

Teltonika RUTX10 Промисловий маршрутизатор — RUTX10 є промисловим Ethernet-маршрутизатором із Wi-Fi 5 і Bluetooth LE. Чотири Gigabit Ethernet дозволяють організувати дротову мережу, а дводіапазонний радіомодуль — підключити бездротових клієнтів. Модель призначена для мережевої інфраструктури без вбудованого LTE-модема.

У конструкції передбачено: процесор — Чотириядерний ARM Cortex A7, 717 МГц; оперативна пам’ять — 256 МБ, DDR3. Апаратна платформа працює разом із програмними налаштуваннями. Її можливості потрібно співвідносити з кількістю клієнтів, правилами обробки трафіку та сервісами, які планують використовувати одночасно.

Технічна основа поєднує такі параметри: порти Ethernet — 4x порти RJ45, 10/100/1000 Мбіт/с; LAN — 3x LAN порти, 10/100/1000 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u, 802.3az стандарти, автоматичне MDI/MDIX. Набір інтерфейсів визначає спосіб інтеграції в інфраструктуру. Він дозволяє заздалегідь розподілити з’єднання між зовнішнім каналом, робочими місцями та іншими мережевими вузлами.

Для цієї версії заявлено: операційна система — RutOS (OpenWrt based Linux OS). Програмні й комунікаційні можливості допомагають підібрати роль пристрою в мережі. Конкретні функції та доступні режими варто узгодити з версією прошивки й конфігурацією всього об’єкта.

Під час вибору можна орієнтуватися на такі дані: живлення — 4 pin DC connector; діапазон вхідної напруги — 9 - 50 В DC, захист від переполюсування, захист від імпульсних перенапруг; споживана потужність — 9 Вт Максимум; робоча температура — -40 C до 75 C. Параметри живлення та відведення тепла враховують під час вибору монтажного місця. Для мережевого вузла важливо забезпечити роботу в допустимому середовищі й залишити доступ до його роз’ємів.

Після первинного налаштування корисно зберегти конфігурацію та перевірити роботу всіх потрібних сервісів. Послідовний запуск дозволяє побачити, як обладнання взаємодіє із зовнішнім каналом і локальними клієнтами. Для віддаленого об’єкта особливо важливі зрозумілі параметри доступу та можливість оперативно перевірити стан з’єднання.

Мережа може змінюватися разом із задачами об’єкта: додаються робочі місця, камери, точки доступу або інші вузли. Набір портів і програмні можливості цього пристрою дозволяють визначити його місце в такій структурі. Запас інтерфейсів варто планувати за реальною потребою, з урахуванням типів підключень і доступного живлення.

Маршрутизатор є вузлом, через який узгоджуються зовнішнє підключення та робота локальних клієнтів. Його можна включити до мережі офісу, торгової точки, приватного будинку або технічного об’єкта відповідно до набору інтерфейсів. Чітка схема підключень спрощує запуск, подальше розширення й пошук причин збоїв.

Для дротової інфраструктури важлива швидкість кожного інтерфейсу та характер навантаження. Порт використовується як частина загального маршруту передачі даних, тому продуктивність залежить також від клієнта, кабелю, зовнішнього каналу й налаштувань. Під час проєктування корисно окремо визначити з’єднання користувачів і лінії між мережевими вузлами.

Керований розподіл доступу допомагає впорядкувати роботу комп’ютерів, камер, серверів і допоміжної техніки. Адміністратор може будувати правила в межах функцій програмної платформи та вимог об’єкта. Це особливо зручно, коли мережу потрібно обслуговувати регулярно й мати зрозумілу конфігурацію для кожної групи пристроїв.

Параметри маршрутизації та обробки трафіку підбирають під реальні задачі. Передавання файлів, відеоспостереження, віддалене підключення й робота онлайн-сервісів створюють різне навантаження. Продуктивність апаратної платформи слід оцінювати разом із кількістю активних правил і сервісів, а не лише за номінальною швидкістю портів.

Монтаж мережевого вузла має забезпечувати доступ до роз’ємів, достатнє відведення тепла й акуратне прокладання ліній. Кабелі бажано позначити відповідно до їхнього призначення, щоб заміна клієнта або зміна схеми не потребувала повторного пошуку траси. Вибір місця також впливає на зручність технічного обслуговування.

Технічні характеристики

• WAN: 1x WAN port (can be configured as LAN) 10/100/1000 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u, 802.3az стандарти, автоматичне MDI/MDIX
• LAN: 3x LAN порти, 10/100/1000 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u, 802.3az стандарти, автоматичне MDI/MDIX
• Режими Wi-Fi: 802.11ac (WiFi 5) зі швидкістю до 867 Мбіт/с (Два діапазони, MU-MIMO), 802.11r швидкий перехід, Точка доступу (AP), Клієнт (STA)
• Безпека Wi-Fi: WPA2-Enterprise-PEAP, WPA2-PSK, WPA-PSK, WEP; AES-CCMP, TKIP, Автоматично Cipher modes, ізоляція клієнтів
• Налаштування ESSID: ESSID stealth mode
• Бездротова точка доступу: Портал авторизації (Hotspot), внутрішній/зовнішній RADIUS-сервер, built in налаштовувані сторінка входу
• Bluetooth 4.0: Bluetooth low energy (LE) for short range communication
• Маршрутизація: Статична маршрутизація, Динамічна маршрутизація (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP)
• Мережеві протоколи: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet client, SNMP, MQTT, Wake on LAN (WOL)
• Підтримка VoIP passthrough: Помічники NAT для H.323 та SIP ALG
• Моніторинг з’єднання: Ping Reboot, Wget Reboot, періодичне перезавантаження, контроль LCP/ICMP
• Міжмережевий екран: Port forwards, traffic rules, користувацькі правила
• DHCP: Статичне й динамічне призначення IP, DHCP Relay, Relayd
• QoS і керування чергами: Пріоритет трафіку за джерелом/призначенням, сервісом, протоколом і портом; WMM, 802.11e
• DDNS: Підтримується >25 service providers, others can be configured manually
• Резервування підключення: VRRP, Wired and WiFi WAN options, кожен може працювати як автоматичне резервування
• SSHFS (optional): Опціональне монтування віддаленої файлової системи через SSH
• Автентифікація: Попередньо погоджений ключ, цифрові сертифікати, X.509 сертифікати
• Міжмережевий екран: Попередньо налаштовані правила firewall активуються через вебінтерфейс, конфігурація firewall через CLI; DMZ; NAT; NAT-T
• Захист від атак: Захист від DDoS/SYN flood, атак SSH та HTTP/HTTPS, сканування портів SYN-FIN, SYN-RST, X-mas, NULL і FIN
• VLAN: Port based and tag based VLAN separation
• Фільтр вебсайтів: Списки дозволених і заблокованих вебсайтів
• Контроль доступу: Керування доступом до SSH, вебінтерфейсу, CLI та Telnet
• Modbus TCP slave: ID range 1-255
• Modbus TCP master: Підтримується functions 01, 02, 03, 04, 05, 06, 15, 16 Підтримується data formats 8 bit: INT, UINT; 16 bit: INT, UINT (MSB or LSB first); 32 bit float (Big endian, Big endian with byte-swapped, Little endian, Little endian with byte-swapped)
• Процесор: Чотириядерний ARM Cortex A7, 717 МГц
• Оперативна пам’ять: 256 МБ, DDR3
• Flash-пам’ять: 256 МБ SPI Flash
• Вебінтерфейс: HTTP/HTTPS, стан, configuration, FW update, CLI, troubleshoot, event log, system log, kernel log
• FOTA: Оновлення прошивки із сервера
• SSH: SSH (v1, v2)
• TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
• SNMP: SNMP (v1, v2, v3), SNMP trap
• MQTT: MQTT Broker, MQTT publisher
• JSON-RPC (planned): Management API over HTTP/HTTPS
• RMS: Teltonika Remote Management System; віддалений моніторинг і керування, умови сервісу окремо
• OpenVPN: Клієнт і сервер; одночасні екземпляри, підтримка методів шифрування згідно з прошивкою
• Шифрування OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC
• IPsec: IKEv1, IKEv2, with 5 encryption methods for IPsec (DES, 3DES, AES128, AES192, AES256)
• GRE: GRE tunnel
• PPTP, L2TP: Клієнт/Сервер instances can run simultaneously
• Stunnel: Додавання TLS-шифрування до з’єднань клієнтів і серверів
• DMVPN: Method of building scalable IPsec VPNs
• SSTP: SSTP client instance support
• Вебінтерфейс: Update FW from file, check FW on server, configuration profiles, configuration backup
• Збереження налаштувань: Оновлення прошивки зі збереженням конфігурації
• Операційна система: RutOS (OpenWrt based Linux OS)
• Мови програмування: Busybox shell, Lua, C, C++
• Засоби розробки: SDK із середовищем збирання
• Швидкість передачі: USB 2.0
• Застосування: Samba share, custom scripts (planned)
• Зовнішні пристрої: Possibility to connect external HDD, flash drive, additional modem, printer (planned)
• Файлові системи: FAT, FAT32, NTFS
• Входи: 1x Цифровий вхід
• Виходи: 1x Цифровий вихід
• Події: SMS, Email, RMS
• Роз’єм: 4 pin industrial DC power socket
• Діапазон вхідної напруги: 9 - 50 В DC, захист від переполюсування, захист від імпульсних перенапруг
• Пасивне PoE: Пасивне PoE. Можливість живлення через LAN port, несумісне with IEEE802.3af and 802.3at стандарти
• Споживана потужність: 9 Вт Максимум

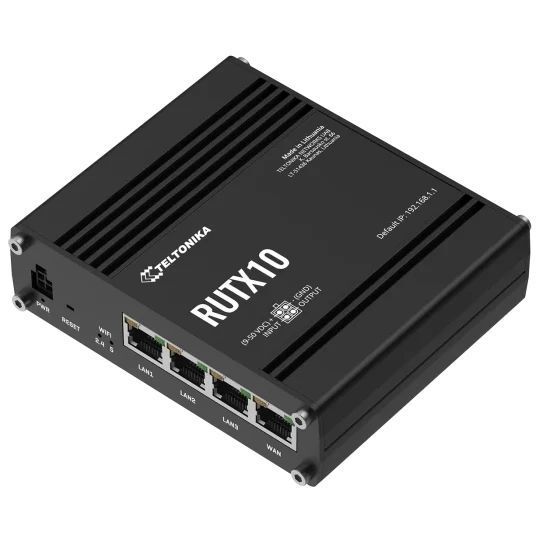

• Порти Ethernet: 4x порти RJ45, 10/100/1000 Мбіт/с
• Входи/виходи: 1 Цифровий вхід, 1 Цифровий вихід on 4 pin power connector
• Індикатори стану: 8x LAN стан LEDs, 1x Power LED, 2.4G and 5G WiFi LEDs
• Живлення: 4 pin DC connector

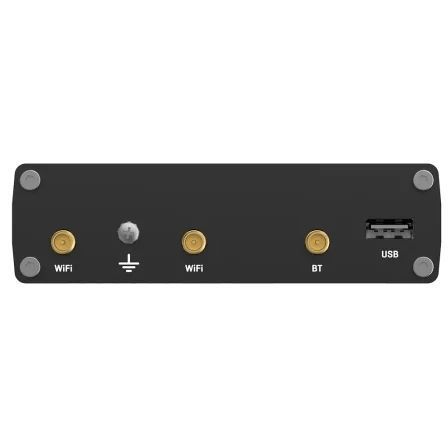

• Антенні роз’єми: 2x RP-SMA для Wi-Fi, 1x RP-SMA для Bluetooth
• USB: USB А port for external devices
• Кнопка скидання: Перезавантаження, користувацьке або заводське скидання
• Матеріал корпусу: Суцільний алюмінієвий корпус
• Розміри: 95 x 115 x 32 мм (L x Вт x H)
• Маса: 355 г
• Варіанти монтажу: DIN-рейка (can be mounted on two sides), flat surface placement
• Робоча температура: -40 C to 75 C
• Робоча вологість: 10 % to 90 % без конденсації
• Ступінь захисту корпусу: IP30 admin admin01 Radio specifications
• Радіотехнології: WiFi, BLE
• Максимальна потужність RF: 23 dBm@WiFi, 10 dBm@BLE Параметри комплектних аксесуарів*
• Адаптер живлення: Input: 0.6А@100-240VAC, Output: 12В DC, 1.5А, 4-pin plug
• Мобільні антени: 2400~2483.5 МГц/5150~5905 МГц, 50 Ω, VSWR<2, підсилення** 5 dBi, всеспрямовані, RP-SMA male connector
• Мобільні антени: 2400~2483.5MHz, 50 Ω, VSWR<2, підсилення** 2dBi, всеспрямовані, RP-SMA male connector
