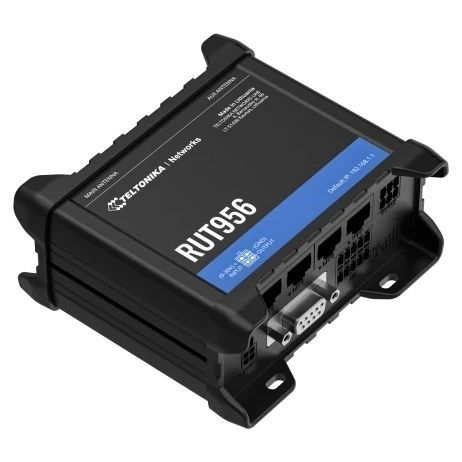

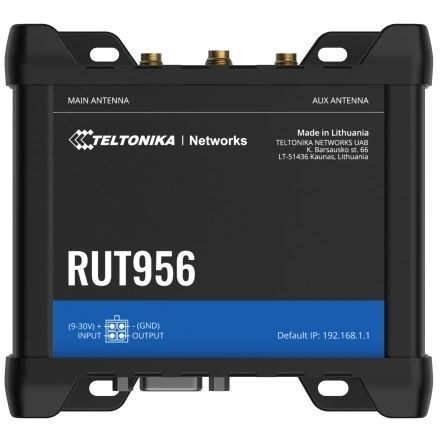

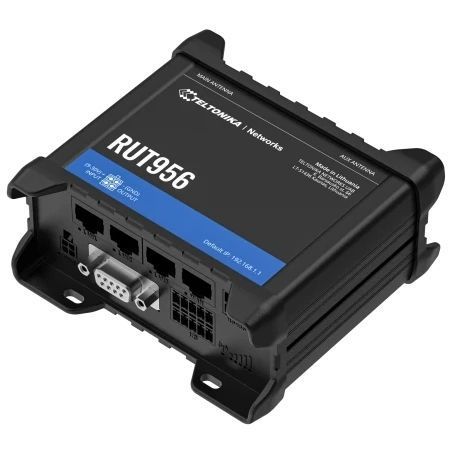

Teltonika RUT956 з 4G LTE, Wi-Fi, RS-232, RS-485 Промисловий стільниковий маршрутизатор

Teltonika RUT956 з 4G LTE, Wi-Fi, RS-232, RS-485 Промисловий стільниковий маршрутизатор — RUT956 поєднує LTE Cat 4, Wi-Fi, Ethernet, RS-232, RS-485 і GNSS. Послідовні інтерфейси дозволяють підключати сумісне промислове обладнання без окремого мережевого перетворювача. Дві SIM-картки та правила автоматичного перемикання підтримують резервування зв’язку.

У конструкції передбачено: процесор — Mediatek, 580 МГц, MIPS 24KEc; оперативна пам’ять — 128 МБ, DDR2. Апаратна платформа працює разом із програмними налаштуваннями. Її можливості потрібно співвідносити з кількістю клієнтів, правилами обробки трафіку та сервісами, які планують використовувати одночасно.

Технічна основа поєднує такі параметри: порти Ethernet — 4 × порти RJ45, 10/100 Мбіт/с; LAN — 3 × LAN порти, 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u стандарти, підтримує автоматичне MDI/MDIX. Набір інтерфейсів визначає спосіб інтеграції в інфраструктуру. Він дозволяє заздалегідь розподілити з’єднання між зовнішнім каналом, робочими місцями та іншими мережевими вузлами.

Для цієї версії заявлено: операційна система — RutOS (OpenWrt based Linux OS); модем мобільного зв’язку — 4G (LTE) – Cat 4 до 150 Мбіт/с, 3G – До 42 Мбіт/с, 2G – До 236.8 kbps. Програмні й комунікаційні можливості допомагають підібрати роль пристрою в мережі. Конкретні функції та доступні режими варто узгодити з версією прошивки й конфігурацією всього об’єкта.

Під час вибору можна орієнтуватися на такі дані: діапазон вхідної напруги — 9 – 30 В DC, захист від переполюсування; захист від перенапруг >31 В DC 10us max; споживана потужність — < 2 Вт idle, < 7 Вт Максимум; робоча температура — -40 °C до 75 °C. Параметри живлення та відведення тепла враховують під час вибору монтажного місця. Для мережевого вузла важливо забезпечити роботу в допустимому середовищі й залишити доступ до його роз’ємів.

Параметри маршрутизації та обробки трафіку підбирають під реальні задачі. Передавання файлів, відеоспостереження, віддалене підключення й робота онлайн-сервісів створюють різне навантаження. Продуктивність апаратної платформи слід оцінювати разом із кількістю активних правил і сервісів, а не лише за номінальною швидкістю портів.

Монтаж мережевого вузла має забезпечувати доступ до роз’ємів, достатнє відведення тепла й акуратне прокладання ліній. Кабелі бажано позначити відповідно до їхнього призначення, щоб заміна клієнта або зміна схеми не потребувала повторного пошуку траси. Вибір місця також впливає на зручність технічного обслуговування.

Після первинного налаштування корисно зберегти конфігурацію та перевірити роботу всіх потрібних сервісів. Послідовний запуск дозволяє побачити, як обладнання взаємодіє із зовнішнім каналом і локальними клієнтами. Для віддаленого об’єкта особливо важливі зрозумілі параметри доступу та можливість оперативно перевірити стан з’єднання.

Мережа може змінюватися разом із задачами об’єкта: додаються робочі місця, камери, точки доступу або інші вузли. Набір портів і програмні можливості цього пристрою дозволяють визначити його місце в такій структурі. Запас інтерфейсів варто планувати за реальною потребою, з урахуванням типів підключень і доступного живлення.

Маршрутизатор є вузлом, через який узгоджуються зовнішнє підключення та робота локальних клієнтів. Його можна включити до мережі офісу, торгової точки, приватного будинку або технічного об’єкта відповідно до набору інтерфейсів. Чітка схема підключень спрощує запуск, подальше розширення й пошук причин збоїв.

Для дротової інфраструктури важлива швидкість кожного інтерфейсу та характер навантаження. Порт використовується як частина загального маршруту передачі даних, тому продуктивність залежить також від клієнта, кабелю, зовнішнього каналу й налаштувань. Під час проєктування корисно окремо визначити з’єднання користувачів і лінії між мережевими вузлами.

Керований розподіл доступу допомагає впорядкувати роботу комп’ютерів, камер, серверів і допоміжної техніки. Адміністратор може будувати правила в межах функцій програмної платформи та вимог об’єкта. Це особливо зручно, коли мережу потрібно обслуговувати регулярно й мати зрозумілу конфігурацію для кожної групи пристроїв.

Технічні характеристики

• Модем мобільного зв’язку: 4G (LTE) – Cat 4 до 150 Мбіт/с, 3G – До 42 Мбіт/с, 2G – До 236.8 kbps
• Перемикання SIM: 2 SIM; автоматичне перемикання за слабким сигналом, лімітом даних/SMS, роумінгом, відсутністю мережі, відмовою реєстрації або збоєм підключення
• Контроль стану: Signal strength (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, Bytes sent/received, connected band, IMSI, ICCID
• SMS: SMS стан, SMS configuration, send/read SMS via HTTP POST/GET, EMAIL to SMS, SMS to EMAIL, SMS to HTTP, SMS to SMS, scheduled SMS, SMS autoreply, SMPP
• USSD: Надсилання та читання USSD-повідомлень
• Список дозволених/заблокованих операторів: Фільтрація за країною або окремим оператором
• Multiple PDN: Кілька PDN для доступу до різних мереж і сервісів
• Керування частотними діапазонами: Фіксація діапазону та відображення активної смуги
• APN: Автоматично APN
• Режим мосту: Пряме з’єднання мобільного провайдера з пристроєм LAN
• Передавання адреси WAN: Передавання мобільної IP-адреси WAN одному пристрою LAN
• Режими Wi-Fi: IEEE 802.11b/g/n, Точка доступу (AP), Клієнт (STA)
• Безпека Wi-Fi: WPA2-Enterprise - PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, Автоматично Cipher modes, ізоляція клієнтів
• Керування SSID/ESSID: Приховування SSID; параметри доступу до бездротової мережі
• Кількість клієнтів Wi-Fi: До 100 одночасних підключень
• Бездротова точка доступу: користувацькі сценарії, параметри URL, групи користувачів, окремі ліміти користувача/групи, керування користувачами, 9 default налаштовувані themes
• Додаткові можливості Wi-Fi: Швидкий роумінг (802.11r), Relayd
• MAC-фільтр Wi-Fi: Список дозволених і заблокованих MAC-адрес
• WAN: 1 x WAN port 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u стандарти, підтримує автоматичне MDI/MDIX
• LAN: 3 x LAN порти, 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u стандарти, підтримує автоматичне MDI/MDIX
• Маршрутизація: Статична маршрутизація, Динамічна маршрутизація (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), Маршрутизація за політиками
• Мережеві протоколи: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SMNP, MQTT, Wake On Lan (WOL)
• Підтримка VoIP passthrough: Помічники NAT для H.323 та SIP ALG
• Моніторинг з’єднання: Ping Reboot, Wget Reboot, періодичне перезавантаження, контроль LCP/ICMP
• Міжмережевий екран: ort forward, traffic rules, користувацькі правила
• DHCP: Статичне й динамічне призначення IP, DHCP Relay
• QoS і керування чергами: Пріоритет трафіку за джерелом/призначенням, сервісом, протоколом і портом; WMM, 802.11e
• DDNS: Підтримується >25 service providers, others can be configured manually
• Резервування підключення: Wi-Fi WAN, мобільний канал, VRRP, дротовий канал, кожен може працювати як автоматичне резервування
• Балансування навантаження: Розподіл Інтернет-трафіку між кількома WAN-з’єднаннями
• SSHFS: Монтування віддаленої файлової системи через SSH
• Автентифікація: Попередньо погоджений ключ, цифрові сертифікати, X.509 сертифікати, TACACS+, Radius, IP & Login attempts block
• Міжмережевий екран: Попередньо налаштовані правила firewall активуються через вебінтерфейс, конфігурація firewall через CLI; DMZ; NAT; NAT-T
• Захист від атак: Захист від DDoS/SYN flood, атак SSH та HTTP/HTTPS, сканування портів SYN-FIN, SYN-RST, X-mas, NULL і FIN
• VLAN: Port and tag-based VLAN separation
• Ліміт мобільного трафіку: Ліміт даних, налаштовуваний період, поріг попередження
• Фільтр вебсайтів: Списки дозволених і заблокованих вебсайтів
• Контроль доступу: Керування доступом до SSH, вебінтерфейсу, CLI та Telnet
• OpenVPN: Клієнт і сервер; одночасні екземпляри, підтримка методів шифрування згідно з прошивкою
• Шифрування OpenVPN: AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256
• IPsec: IKEv1, IKEv2, with 14 encryption methods for IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)
• GRE: GRE tunnel, GRE tunnel over IPsec support
• PPTP, L2TP: Клієнт і сервер; одночасні екземпляри; L2TPv3 і L2TP через IPsec за підтримки прошивки
• Stunnel: Додавання TLS-шифрування до з’єднань клієнтів і серверів
• DMVPN: Method of building scalable IPsec VPNs
• SSTP: SSTP client instance support
• ZeroTier: ZeroTier VPN клієнт
• WireGuard: WireGuard VPN клієнт і сервер
• Tinc: Клієнт/сервер; шифрування, автентифікація та стиснення тунелів
• Діапазон ID: Respond to one ID in range [1;255] or any
• Віддалений доступ: Allow access through WAN
• Користувацькі регістри: Користувацькі блоки регістрів Modbus TCP з читанням/записом у файл маршрутизатора
• Підтримувані функції: 01, 02, 03, 04, 05, 06, 15, 16
• Формати даних: 8-bit: INT, UINT; 16-bit: INT, UINT (MSB or LSB first); 32-bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)
• Швидкість послідовного порту: From 300 to 115200
• Формати даних: 8-bit: INT, UINT; 16-bit: INT, UINT (MSB or LSB first); 32-bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII
• Кількість бітів даних: From 5 to 8
• Стопові біти: 1 or 2
• Парність: None, Even, Odd
• Керування потоком: None, RTS/CTS, Xon/Xoff
• Дуплекс: Full duplex
• Швидкість послідовного порту: From 300 to 230400
• Кількість бітів даних: 8
• Стопові біти: 1
• Керування потоком: None, Xon/Xoff
• Дуплекс: Напівдуплекс
• Протокол: HTTP(S), MQTT, Azure MQTT, Kinesis
• MQTT Gateway: Передавання команд і даних Modbus через MQTT-брокер
• Режими роботи: TCP Master, DNP3 Outstation, RTU Master
• Вебінтерфейс: HTTP/HTTPS, стан, configuration, FW update, CLI, troubleshoot, event log, system log, kernel log
• FOTA: Оновлення прошивки із сервера
• SSH: SSH (v1, v2)
• SMS: SMS стан, SMS configuration, send/read SMS via HTTP POST/GET
• Керування викликами: Reboot, Status, мобільний канал data on/off, Output on/off, answer/hang-up with a timer, Wi-Fi on/off
• TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
• MQTT: MQTT Broker, MQTT publisher
• SNMP: SNMP (v1, v2, v3), SNMP Trap
• JSON-RPC: Management API over HTTP/HTTPS
• MODBUS: MODBUS TCP стан/control
• RMS: Teltonika Remote Management System; віддалений моніторинг і керування, умови сервісу окремо
• Clouds of things: Моніторинг даних пристрою, мобільного зв’язку, мережі та доступності
• ThingWorx: Моніторинг типу WAN, IP-адреси, оператора, рівня сигналу й типу мобільної мережі
• Cumulocity: Allows monitoring of: Device Модель, Revision and Serial Number, WAN Type and IP, мобільний канал Cell ID, ICCID, IMEI, Connection Type, Operator, Signal Strength Can send device IP, Number of bytes send/received, Temperature, PIN count to Azure IoT Hub server, мобільний канал connection state,
• Azure IoT Hub: Мережа link state, IMEI, ICCID, Модель, Manufacturer, Serial, Revision, IMSI, SIM State, PIN state, GSM signal, WCDMA RSCP, WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, Operator, Operator number, Connection type
• Процесор: Mediatek, 580 МГц, MIPS 24KEc
• Оперативна пам’ять: 128 МБ, DDR2
• Flash-пам’ять: 16 МБ, SPI Flash
• Вебінтерфейс: Update FW from file, check FW on server, configuration profiles, configuration backup
• Збереження налаштувань: Оновлення прошивки зі збереженням конфігурації
• Операційна система: RutOS (OpenWrt based Linux OS)
• Мови програмування: Busybox shell, Lua, C, C++
• Засоби розробки: SDK із середовищем збирання
• GNSS: GPS, GLONASS, BeiDou, Galileo and QZSS
• Координати: GNSS coordinates via WebUI, SMS, TAVL, RMS
• NMEA: NMEA 0183
• NTRIP: NTRIP protocol (Networked Transport of RTCM via Internet Протокол)
• Серверне ПЗ: Підтримується server software TAVL, RMS
• Геозони: Налаштовувані зони географічного контролю
• RS232: DB9 connector, RS232 (with RTS, CTS flow control)
• RS485: RS485 Повний дуплекс (4 проводи) and Напівдуплекс (2 проводи). 300-115200 бод
• Функції послідовних портів: Console, Serial over IP, Modem, MODBUS gateway, NTRIP Клієнт
• Швидкість передачі: USB 2.0
• Застосування: Samba share, USB-to-serial
• Зовнішні пристрої: Possibility to connect external HDD, flash drive, additional modem, printer, USB-serial adapter
• Файлові системи: FAT, FAT32, exFAT, NTFS (лише читання), ext2, ext3, ext4
• Входи: 1 x цифровий сухий вхід (0 - 3 В), 1 x гальванічно ізольований цифровий вхід (0 - 30 В), 1 x аналоговий вхід (0 - 24 В), 1 x Digital non-isolated input (на 4-контактному роз’ємі живлення, 0 - 5 В логічний нуль, 8 - 30 В логічна одиниця)
• Виходи: 1 x digital вихід із відкритим колектором (30 В, 250 мА), 1 x SPST relay output (40 В, 4 А), 1 x Digital вихід із відкритим колектором (30 В, 300 мА, на 4-контактному роз’ємі живлення)
• Події: Email, RMS, SMS
• Сценарії входів/виходів: Allows to set certain I/O conditions to initiate event
• Роз’єм: 4-контактний промисловий роз’єм DC
• Діапазон вхідної напруги: 9 – 30 В DC, захист від переполюсування; захист від перенапруг >31 В DC 10us max
• Пасивне PoE: Пасивне PoE over spare pairs. Можливість живлення через LAN1 port, несумісне with IEEE802.3af, 802.3at and 802.3bt стандарти, Mode B, 9 - 30 В DC
• Споживана потужність: < 2 Вт idle, < 7 Вт Максимум
• Порти Ethernet: 4 x порти RJ45, 10/100 Мбіт/с
• Входи/виходи: 2 x Inputs and 2 x Outputs on 10-pin industrial socket, 1 x Цифровий вхід and 1 x Цифровий вихід на 4-контактному роз’ємі живлення (available from HW revision 1600)
• Індикатори стану: 1 x Bi-color connection стан, 5 x мобільний канал connection strength, 4 x ETH стан, 1 x Power
• SIM: 2 x слоти SIM (Mini SIM - 2FF), 1.8 В/3 В, зовнішні тримачі SIM
• Живлення: 1 x 4-pin power connector
• Входи/виходи: 1 x 10-pin industrial socket for inputs/outputs
• Антенні роз’єми: 2 x SMA для LTE, 2 x RP-SMA for Wi-Fi, 1 x SMA для GNSS
• USB: 1 x USB А port for external devices
• RS232: 1 x DB9 socket
• RS485: 1 x 6-pin industrial socket
• Кнопка скидання: Перезавантаження, користувацьке або заводське скидання
• Матеріал корпусу: Алюмінієвий корпус, пластикові панелі
• Розміри (Ш × В × Г): 110 x 50 x 100 мм
• Маса: 287 г
• Варіанти монтажу: DIN-рейка (can be mounted on two sides), flat surface placement
• Робоча температура: -40 °C to 75 °C
• Робоча вологість: 10% to 90% без конденсації
• Ступінь захисту корпусу: IP30
• Сертифікація: CE/RED, UKCA, CB, EAC, RoHS, REACH, CITC, ICASA, ANRT, RCM, SIRIM, IMDA, ETA-WPC, GITEKI, FCC, IC, PTCRB, UL/CSA, Anatel, NOM, E-mark
• Оператор: AT&T, FirstNet, Verizon, T-мобільний канал, UScellular
• Стандарти: EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, Draft EN 301 489-19 V2.2.0, Final draft EN 301 489-52 V1.2.0, EN 55032:2015+A1:2020, EN 55035:2017+A11:2020, EN 61000-3-3:2013+A1:2019, EN IEC 61000-3-2:2019
• ESD: EN 61000-4-2:2009
• RS: EN 61000-4-3:2020
• EFT: EN 61000-4-4:2012
• Стійкість до імпульсних перенапруг: EN 61000-4-5:2014+A1:2017
• CS: EN 61000-4-6:2009
• DIP: EN IEC 61000-4-11:2020
• Стандарти: EN 300 328 V2.2.2, EN 301 908-1 V13.1.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.1.1, EN 303 413 V1.1.1 EN IEC 62311:2020
• Стандарти: AS/NZS 60950.1:2015 IEC 62368-1:2018, EN IEC 62368-1:2020+A11:2020
