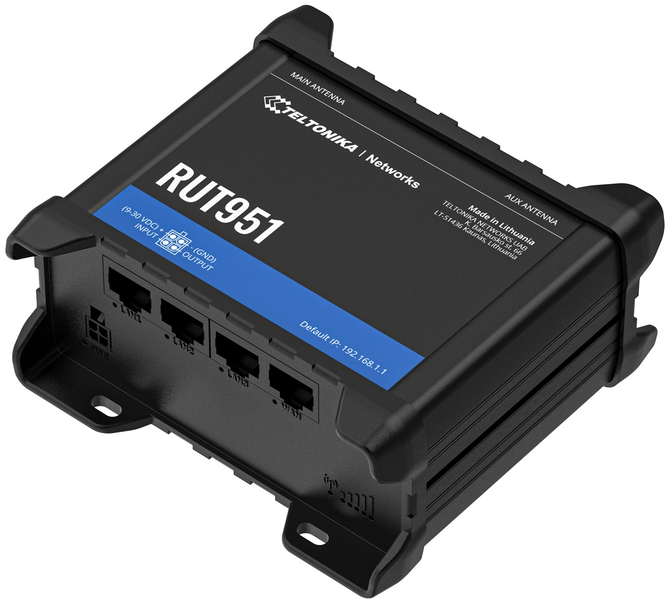

Teltonika RUT951 з 4G LTE, Wi-Fi Промисловий стільниковий маршрутизатор

Teltonika RUT951 з 4G LTE, Wi-Fi Промисловий стільниковий маршрутизатор — RUT951 поєднує LTE Cat 4, Wi-Fi 4, дві SIM-картки та чотири Ethernet-порти. Модель розрахована на стабільне підключення віддалених об’єктів із можливістю переходу між мобільними операторами. Промисловий корпус і широкий діапазон живлення підтримують інтеграцію в технічну інфраструктуру.

У конструкції передбачено: процесор — Mediatek, MT7628, 580 МГц; оперативна пам’ять — 128 МБ, DDR2. Апаратна платформа працює разом із програмними налаштуваннями. Її можливості потрібно співвідносити з кількістю клієнтів, правилами обробки трафіку та сервісами, які планують використовувати одночасно.

Технічна основа поєднує такі параметри: порти Ethernet — 4 × порти RJ45, 10/100 Мбіт/с; LAN — 3 × LAN порти, 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u стандарти, підтримує автоматичне MDI/MDIX. Набір інтерфейсів визначає спосіб інтеграції в інфраструктуру. Він дозволяє заздалегідь розподілити з’єднання між зовнішнім каналом, робочими місцями та іншими мережевими вузлами.

Для цієї версії заявлено: операційна система — RutOS (OpenWrt based Linux OS); модем мобільного зв’язку — 4G (LTE) – Cat 4 до 150 Мбіт/с, 3G – До 42 Мбіт/с, 2G – До 236.8 kbps. Програмні й комунікаційні можливості допомагають підібрати роль пристрою в мережі. Конкретні функції та доступні режими варто узгодити з версією прошивки й конфігурацією всього об’єкта.

Під час вибору можна орієнтуватися на такі дані: діапазон вхідної напруги — 9 – 30 В DC, захист від переполюсування; захист від перенапруг >31В DC 10us max; споживана потужність — < 2 Вт idle, < 7 Вт Максимум; робоча температура — -40 °C до 75 °C. Параметри живлення та відведення тепла враховують під час вибору монтажного місця. Для мережевого вузла важливо забезпечити роботу в допустимому середовищі й залишити доступ до його роз’ємів.

Монтаж мережевого вузла має забезпечувати доступ до роз’ємів, достатнє відведення тепла й акуратне прокладання ліній. Кабелі бажано позначити відповідно до їхнього призначення, щоб заміна клієнта або зміна схеми не потребувала повторного пошуку траси. Вибір місця також впливає на зручність технічного обслуговування.

Після первинного налаштування корисно зберегти конфігурацію та перевірити роботу всіх потрібних сервісів. Послідовний запуск дозволяє побачити, як обладнання взаємодіє із зовнішнім каналом і локальними клієнтами. Для віддаленого об’єкта особливо важливі зрозумілі параметри доступу та можливість оперативно перевірити стан з’єднання.

Мережа може змінюватися разом із задачами об’єкта: додаються робочі місця, камери, точки доступу або інші вузли. Набір портів і програмні можливості цього пристрою дозволяють визначити його місце в такій структурі. Запас інтерфейсів варто планувати за реальною потребою, з урахуванням типів підключень і доступного живлення.

Маршрутизатор є вузлом, через який узгоджуються зовнішнє підключення та робота локальних клієнтів. Його можна включити до мережі офісу, торгової точки, приватного будинку або технічного об’єкта відповідно до набору інтерфейсів. Чітка схема підключень спрощує запуск, подальше розширення й пошук причин збоїв.

Для дротової інфраструктури важлива швидкість кожного інтерфейсу та характер навантаження. Порт використовується як частина загального маршруту передачі даних, тому продуктивність залежить також від клієнта, кабелю, зовнішнього каналу й налаштувань. Під час проєктування корисно окремо визначити з’єднання користувачів і лінії між мережевими вузлами.

Керований розподіл доступу допомагає впорядкувати роботу комп’ютерів, камер, серверів і допоміжної техніки. Адміністратор може будувати правила в межах функцій програмної платформи та вимог об’єкта. Це особливо зручно, коли мережу потрібно обслуговувати регулярно й мати зрозумілу конфігурацію для кожної групи пристроїв.

Параметри маршрутизації та обробки трафіку підбирають під реальні задачі. Передавання файлів, відеоспостереження, віддалене підключення й робота онлайн-сервісів створюють різне навантаження. Продуктивність апаратної платформи слід оцінювати разом із кількістю активних правил і сервісів, а не лише за номінальною швидкістю портів.

Технічні характеристики

• Модем мобільного зв’язку: 4G (LTE) – Cat 4 до 150 Мбіт/с, 3G – До 42 Мбіт/с, 2G – До 236.8 kbps
• Перемикання SIM: 2 SIM; автоматичне перемикання за слабким сигналом, лімітом даних/SMS, роумінгом, відсутністю мережі, відмовою реєстрації або збоєм підключення
• Контроль стану: Signal strength (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, Bytes sent/received, connected band, IMSI, ICCID
• SMS: SMS стан, SMS configuration, send/read SMS via HTTP POST/GET, EMAIL to SMS, SMS to EMAIL, SMS to HTTP, SMS to SMS, scheduled SMS, SMS autoreply, SMPP
• Список дозволених/заблокованих операторів: Фільтрація за країною або окремим оператором
• Керування частотними діапазонами: Фіксація діапазону та відображення активної смуги
• APN: Автоматично APN
• Режим мосту: Пряме з’єднання мобільного провайдера з пристроєм LAN
• Передавання адреси WAN: Передавання мобільної IP-адреси WAN одному пристрою LAN
• Multiple PDN (optional): Possibility to use different PDNs for multiple network access and services (not available in standard FW)
• Режими Wi-Fi: IEEE 802.11b/g/n, Точка доступу (AP), Клієнт (STA)
• Безпека Wi-Fi: WPA2-Enterprise - PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, Автоматично Cipher modes, ізоляція клієнтів
• SSID: SSID stealth mode and access control based on MAC address
• Кількість клієнтів Wi-Fi: До 100 одночасних підключень
• Бездротова точка доступу: Портал авторизації (Hotspot), внутрішній/зовнішній RADIUS-сервер, built in налаштовувані сторінка входу
• Маршрутизація: Статична маршрутизація, Динамічна маршрутизація (BGP, OSPF v2, RIP v1/v2, NHRP)
• Мережеві протоколи: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SMNP, MQTT, Wake On Lan (WOL)
• Підтримка VoIP passthrough: Помічники NAT для H.323 та SIP ALG
• Моніторинг з’єднання: Ping Reboot, Wget Reboot, періодичне перезавантаження, контроль LCP/ICMP
• Міжмережевий екран: Перенаправлення портів, traffic rules, користувацькі правила
• DHCP: Статичне й динамічне призначення IP, DHCP Relay, Relayd
• QoS і керування чергами: Пріоритет трафіку за джерелом/призначенням, сервісом, протоколом і портом; WMM, 802.11e
• DDNS: Підтримується >25 service providers, others can be configured manually
• Резервування підключення: VRRP, мобільний канал, Wired and WiFi WAN options, each of which can be used as backup, using автоматичне резервування
• Балансування навантаження: Розподіл Інтернет-трафіку між кількома WAN-з’єднаннями
• SSHFS (optional): Опціональне монтування віддаленої файлової системи через SSH
• Автентифікація: Попередньо погоджений ключ, цифрові сертифікати, X.509 сертифікати
• Міжмережевий екран: Попередньо налаштовані правила firewall can be enabled via web-ui, конфігурація firewall через CLI; DMZ; NAT; NAT-T
• Захист від атак: Захист від DDoS/SYN flood, атак SSH та HTTP/HTTPS, сканування портів SYN-FIN, SYN-RST, X-mas, NULL і FIN
• VLAN: Port and tag based VLAN separation
• Ліміт мобільного трафіку: Ліміт даних, налаштовуваний період, поріг попередження
• Фільтр вебсайтів: Списки дозволених і заблокованих вебсайтів
• Контроль доступу: Керування доступом до SSH, вебінтерфейсу, CLI та Telnet
• Захищене завантаження: Не заявлене для стандартного виконання цієї моделі
• WAN: 1 x WAN port (can be configured to LAN) 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u стандарти, підтримує автоматичне MDI/MDIX
• LAN: 3 x LAN порти, 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u стандарти, підтримує автоматичне MDI/MDIX
• OpenVPN: Клієнт і сервер; одночасні екземпляри, підтримка методів шифрування згідно з прошивкою
• Шифрування OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC
• IPsec: IKEv1, IKEv2, підтримує до 4 x VPN IPsec tunnels (instances), with 5 encryption methods (DES, 3DES, AES128, AES192, AES256)
• GRE: GRE tunnel
• PPTP, L2TP: Клієнт/Сервер services can run simultaneously
• Stunnel: Додавання TLS-шифрування до з’єднань клієнтів і серверів
• DMVPN: Method of building scalable IPsec VPNs
• SSTP: SSTP client instance support
• ZeroTier: ZeroTier VPN
• WireGuard: WireGuard VPN клієнт і сервер
• Діапазон ID: Respond to one ID in range [1;255] or any
• Віддалений доступ: Allow access through WAN
• Користувацькі регістри: Користувацькі блоки регістрів Modbus TCP з читанням/записом у файл маршрутизатора
• Підтримувані функції: 01, 02, 03, 04, 05, 06, 15, 16
• Формати даних: 8 bit: INT, UINT; 16 bit: INT, UINT (MSB or LSB first); 32 bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)
• Протокол: HTTP(S), MQTT, Azure MQTT
• MQTT gateway: Передавання команд і даних Modbus через MQTT-брокер
• Режими роботи: TCP Master, DNP3 Outstation
• Вебінтерфейс: HTTP/HTTPS, стан, configuration, FW update, CLI, troubleshoot, event log, system log, kernel log
• FOTA: Оновлення прошивки із сервера
• SSH: SSH (v1, v2)
• SMS: SMS стан, SMS configuration, send/read SMS via HTTP POST/GET
• Керування викликами: Reboot, Status, WiFi on/off, мобільний канал data on/off, Output on/off
• TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
• MQTT: MQTT Broker, MQTT publisher
• SNMP: SNMP (v1, v2, v3), SNMP trap
• JSON-RPC: Management API over HTTP/HTTPS
• MODBUS: MODBUS TCP стан/control
• RMS: Teltonika Remote Management System; віддалений моніторинг і керування, умови сервісу окремо
• Clouds of things: Моніторинг даних пристрою, мобільного зв’язку, мережі та доступності
• ThingWorx: Моніторинг типу WAN, IP-адреси, оператора, рівня сигналу й типу мобільної мережі
• Cumulocity: Allows monitoring of: Device Модель, Revision and Serial Number, мобільний канал Cell ID, ICCID, IMEI, Connection Type, Operator, Signal Strength, WAN Type and IP Can send device IP, Number of bytes send/received/ 3G connection state, Мережа link state, IMEI, ICCID, Модель, Manufacturer,
• Azure IoT Hub: Serial, Revision, IMSI, Sim State, PIN state, GSM signal, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, Operator, Operator number, Connection type, Temperature, PIN count to Azure IoT Hub server
• Процесор: Mediatek, MT7628, 580 МГц
• Оперативна пам’ять: 128 МБ, DDR2
• Flash-пам’ять: 16 МБ, SPI Flash
• Вебінтерфейс: Update FW from file, check FW on server, configuration profiles, configuration backup, restore point
• Збереження налаштувань: Оновлення прошивки зі збереженням конфігурації
• Операційна система: RutOS (OpenWrt based Linux OS)
• Мови програмування: Busybox shell, Lua, C, C++
• Засоби розробки: SDK із середовищем збирання
• Входи: 1 x Цифровий вхід, 0 - 5 В логічний нуль, 8 - 30 В логічна одиниця
• Виходи: 1 x Digital вихід із відкритим колектором, max output 30 В, 300 мА
• Події: SMS, EMAIL, RMS
• Роз’єм: 4 pin industrial DC power socket
• Діапазон вхідної напруги: 9 – 30 В DC, захист від переполюсування; захист від перенапруг >31В DC 10us max
• Пасивне PoE: Пасивне PoE over spare pairs. Можливість живлення через LAN port, несумісне with IEEE802.3af, 802.3at and 802.3bt стандарти
• Споживана потужність: < 2 Вт idle, < 7 Вт Максимум
• Порти Ethernet: 4 x порти RJ45, 10/100 Мбіт/с
• Входи/виходи: 1 x Цифровий вхід, 1 x Цифровий вихід on 4 pin power connector (available from HW revision 1600)
• Індикатори стану: 1 x bi-color connection стан LED, 5 x connection strength LEDs, 4 x LAN стан LEDs, 1 x Power LED
• SIM: 2 x слоти SIM (Mini SIM - 2FF), 1.8 В/3 В, зовнішні тримачі SIM
• Живлення: 1 x 4 pin power connector
• Антенні роз’єми: 2 x SMA для LTE, 2 x RP-SMA для Wi-Fi antenna connectors
• Кнопка скидання: Перезавантаження, користувацьке або заводське скидання
• Матеріал корпусу: Алюмінієвий корпус, пластикові панелі
• Розміри (Ш × В × Г): 110 x 50 x 100 мм
• Маса: 287 г
• Варіанти монтажу: DIN-рейка (can be mounted on two sides), flat surface placement
• Робоча температура: -40 °C to 75 °C
• Робоча вологість: 10% to 90% без конденсації
• Ступінь захисту корпусу: IP30
• Сертифікація: CE/RED, UKCA, CB
• Стандарти: EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, Final draft EN 301 489-52 V1.2.0, EN 55032:2015+A1:2020, EN 55035:2017+A11:2020, EN 61000-3-3:2013+A1:2019, EN IEC 61000-3-2:2019
• ESD: EN 61000-4-2:2009
• RS: EN 61000-4-3:2020
• EFT: EN 61000-4-4:2012
• Стійкість до імпульсних перенапруг: EN 61000-4-5:2014+A1:2017
• CS: EN 61000-4-6:2014
• DIP: EN IEC 61000-4-11:2020
• Стандарти: EN 300 328 V2.2.2, EN 301 908-1 V13.1.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.1.1
• Стандарти: EN IEC 62311:2020 IEC 62368-1:2018 EN IEC 62368-1:2020+A11:2020
• A.: B. -65 dBm
• Активний SIM-слот: Ready
• Отримані/надіслані байти: 348.7 KB / 223.5 KB Radio specifications
• Радіотехнології: 2G, 3G, 4G, WiFi
• Максимальна потужність RF: 33 dBm@GSM, 24 dBm@WCDMA, 23 dBm@LTE, 20 dBm@ WiFi Параметри комплектних аксесуарів*
• Адаптер живлення: Input: 0.45 А@100-240 VAC, Output: 9 В DC, 1 А, 4-pin plug
• Мобільні антени: 698~960/1710~2690 МГц, 50 Ω, VSWR<3, підсилення*** 4 dBi, всеспрямовані, SMA male connector
• Антени Wi-Fi: 2400~2483.5 МГц, 50 Ω, VSWR<2, підсилення*** 5 dBi, всеспрямовані, RP-SMA male connector
