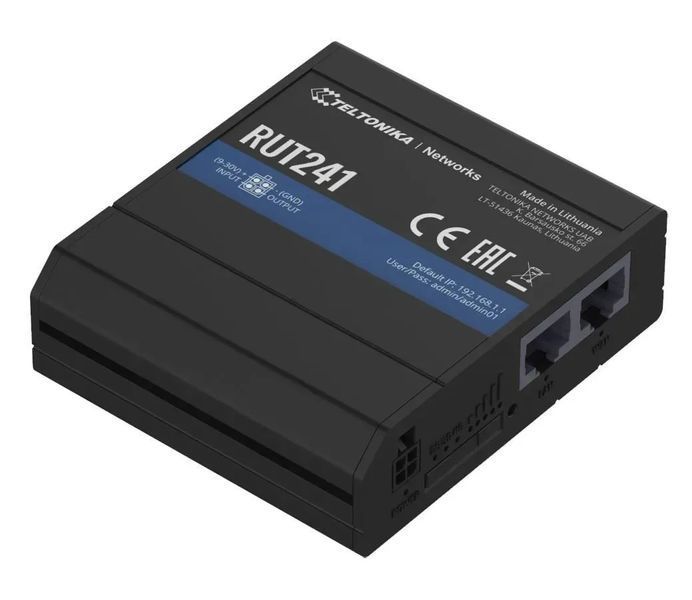

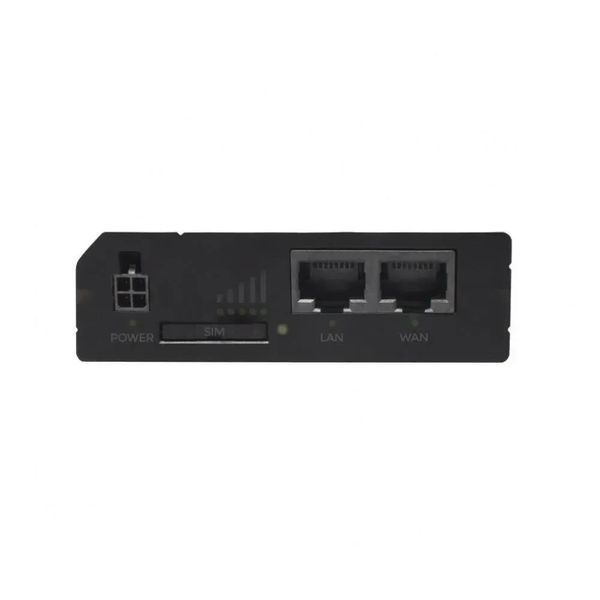

Teltonika RUT241 з 4G LTE, Wi-Fi, eSIM Промисловий стільниковий маршрутизатор

Teltonika RUT241 з 4G LTE, Wi-Fi, eSIM Промисловий стільниковий маршрутизатор — ця версія RUT241 підтримує eSIM поряд із мобільним LTE-підключенням. Профілі eSIM дозволяють керувати операторськими налаштуваннями без фізичної заміни картки в кожному сценарії. Компактний маршрутизатор також має Wi-Fi та Ethernet для підключення локального обладнання.

У конструкції передбачено: процесор — Mediatek, 580 МГц, MIPS 24KEc; оперативна пам’ять — 128 МБ, DDR2. Апаратна платформа працює разом із програмними налаштуваннями. Її можливості потрібно співвідносити з кількістю клієнтів, правилами обробки трафіку та сервісами, які планують використовувати одночасно.

Технічна основа поєднує такі параметри: порти Ethernet — 2 × порти RJ45, 10/100 Мбіт/с. Набір інтерфейсів визначає спосіб інтеграції в інфраструктуру. Він дозволяє заздалегідь розподілити з’єднання між зовнішнім каналом, робочими місцями та іншими мережевими вузлами.

Для цієї версії заявлено: операційна система — RutOS (OpenWrt based Linux OS); модем мобільного зв’язку — 4G LTE Cat 4 до 150 DL/50 UL Мбіт/с; 3G до 21 DL/5.76 UL Мбіт/с; 2G до 236.8 DL/236.8 UL kbps. Програмні й комунікаційні можливості допомагають підібрати роль пристрою в мережі. Конкретні функції та доступні режими варто узгодити з версією прошивки й конфігурацією всього об’єкта.

Під час вибору можна орієнтуватися на такі дані: діапазон вхідної напруги — 9 – 30 В DC, захист від переполюсування; захист від перенапруг >31 В DC 10us max; споживана потужність — 6.5 Вт Максимум; робоча температура — -40 °C до 75 °C. Параметри живлення та відведення тепла враховують під час вибору монтажного місця. Для мережевого вузла важливо забезпечити роботу в допустимому середовищі й залишити доступ до його роз’ємів.

Для дротової інфраструктури важлива швидкість кожного інтерфейсу та характер навантаження. Порт використовується як частина загального маршруту передачі даних, тому продуктивність залежить також від клієнта, кабелю, зовнішнього каналу й налаштувань. Під час проєктування корисно окремо визначити з’єднання користувачів і лінії між мережевими вузлами.

Керований розподіл доступу допомагає впорядкувати роботу комп’ютерів, камер, серверів і допоміжної техніки. Адміністратор може будувати правила в межах функцій програмної платформи та вимог об’єкта. Це особливо зручно, коли мережу потрібно обслуговувати регулярно й мати зрозумілу конфігурацію для кожної групи пристроїв.

Параметри маршрутизації та обробки трафіку підбирають під реальні задачі. Передавання файлів, відеоспостереження, віддалене підключення й робота онлайн-сервісів створюють різне навантаження. Продуктивність апаратної платформи слід оцінювати разом із кількістю активних правил і сервісів, а не лише за номінальною швидкістю портів.

Монтаж мережевого вузла має забезпечувати доступ до роз’ємів, достатнє відведення тепла й акуратне прокладання ліній. Кабелі бажано позначити відповідно до їхнього призначення, щоб заміна клієнта або зміна схеми не потребувала повторного пошуку траси. Вибір місця також впливає на зручність технічного обслуговування.

Після первинного налаштування корисно зберегти конфігурацію та перевірити роботу всіх потрібних сервісів. Послідовний запуск дозволяє побачити, як обладнання взаємодіє із зовнішнім каналом і локальними клієнтами. Для віддаленого об’єкта особливо важливі зрозумілі параметри доступу та можливість оперативно перевірити стан з’єднання.

Мережа може змінюватися разом із задачами об’єкта: додаються робочі місця, камери, точки доступу або інші вузли. Набір портів і програмні можливості цього пристрою дозволяють визначити його місце в такій структурі. Запас інтерфейсів варто планувати за реальною потребою, з урахуванням типів підключень і доступного живлення.

Маршрутизатор є вузлом, через який узгоджуються зовнішнє підключення та робота локальних клієнтів. Його можна включити до мережі офісу, торгової точки, приватного будинку або технічного об’єкта відповідно до набору інтерфейсів. Чітка схема підключень спрощує запуск, подальше розширення й пошук причин збоїв.

Технічні характеристики

• Модем мобільного зв’язку: 4G LTE Cat 4 до 150 DL/50 UL Мбіт/с; 3G до 21 DL/5.76 UL Мбіт/с; 2G до 236.8 DL/236.8 UL kbps
• 3GPP Release: Release 10/11 depending on the hardware version
• eSIM: Споживча eSIM; завантаження й видалення профілів, до 7 профілів; тарифний план не входить
• Контроль стану: IMSI, ICCID, оператор, оператор state, data connection state, network type, bandwidth, connected band, signal strength (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, data sent/received, LAC, TAC, cell ID, ARFCN, UARFCN, EARFCN, MCC, and MNC
• SMS: SMS стан, SMS configuration, send/read SMS via HTTP POST/GET, EMAIL to SMS, SMS to EMAIL, SMS to HTTP, SMS to SMS, scheduled SMS, SMS autoreply, SMPP
• USSD: Надсилання та читання USSD-повідомлень
• Список дозволених/заблокованих операторів: Фільтрація за країною або окремим оператором
• Multiple PDN: Кілька PDN для доступу до різних мереж і сервісів
• Керування частотними діапазонами: Фіксація діапазону та відображення активної смуги
• Керування PIN-кодом SIM: Встановлення, зміна та вимкнення PIN-коду SIM
• APN: Автоматично APN
• Режим мосту: Пряме з’єднання мобільного провайдера з пристроєм LAN
• Передавання адреси WAN: Передавання мобільної IP-адреси WAN одному пристрою LAN
• Режими Wi-Fi: 802.11b/g/n (Wi-Fi 4), Точка доступу (AP), Клієнт (STA)
• Безпека Wi-Fi: WPA2-Enterprise: PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, Автоматично-cipher modes, ізоляція клієнтів, EAP-TLS with PKCS#12 сертифікати, вимкнення автоматичного перепідключення, 802.11w Protected Management Frames (PMF)
• Керування SSID/ESSID: Приховування SSID; параметри доступу до бездротової мережі
• Кількість клієнтів Wi-Fi: До 50 одночасних підключень
• Додаткові можливості Wi-Fi: Швидкий роумінг (802.11r), Relayd, керування переходом BSS (802.11v), вимірювання радіоресурсу (802.11k)
• MAC-фільтр Wi-Fi: Список дозволених і заблокованих MAC-адрес
• Генератор QR-коду Wi-Fi: Підключення до Wi-Fi скануванням QR-коду
• Hotspot: Портал авторизації (hotspot), внутрішній/зовнішній RADIUS-сервер, RADIUS MAC-автентифікація, SMS-авторизація, SSO-автентифікація, внутрішній/зовнішній сторінка входу, walled garden, користувацькі сценарії, параметри URL, групи користувачів, окремі ліміти користувача/групи, керування користувачами, 9 default налаштовувані themes and optionality to upload and download customised hotspot themes
• Маршрутизація: Статична маршрутизація, Динамічна маршрутизація (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), Маршрутизація за політиками
• Мережеві протоколи: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL), VXLAN
• Підтримка VoIP passthrough: Помічники NAT для H.323 та SIP ALG
• Моніторинг з’єднання: Ping Reboot, Wget Reboot, періодичне перезавантаження, контроль LCP/ICMP
• Міжмережевий екран: Перенаправлення портів, правила трафіку, користувацькі правила, налаштування TTL
• Стан міжмережевого екрана: Перегляд правил, статистики та лічильників firewall
• Керування портами: Увімкнення/вимкнення портів, автоналаштування та вибір швидкості
• Схема мережі: Візуальне відображення пристроїв і з’єднань між ними
• DHCP: Статичне й динамічне призначення IP, DHCP relay, налаштування DHCP-сервера, стан, статичні оренди: MAC із шаблонами
• QoS і керування чергами SQM: Пріоритет трафіку за джерелом/призначенням, сервісом, протоколом і портом; WMM, 802.11e
• DDNS: Підтримується >25 service providers, others can be configured manually
• DNS over HTTPS: Проксі DNS через HTTPS для захищеного визначення адрес
• Резервування підключення: Wi-Fi WAN, мобільний канал, VRRP, дротовий канал, кожен може працювати як автоматичне резервування
• Балансування навантаження: Розподіл Інтернет-трафіку між кількома WAN-з’єднаннями
• SSHFS: Монтування віддаленої файлової системи через SSH
• Керування трафіком: Моніторинг у реальному часі, історія використання трафіку та графіки сигналу
• WAN: 1 x WAN port 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u, 802.3az стандарти, підтримує автоматичне MDI/MDIX
• LAN: 1 x LAN port, 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u стандарти, підтримує автоматичне MDI/MDIX
• Підтримка DLMS: DLMS/COSEM для обміну даними з лічильниками
• Режими роботи: Клієнт
• Типи підключення: TCP
• Автентифікація: Попередньо погоджений ключ, цифрові сертифікати, X.509 сертифікати, TACACS+, внутрішній і зовнішній RADIUS користувачів автентифікація, блокування IP та спроб входу, часове блокування входу, вбудований генератор випадкових паролів
• Міжмережевий екран: Попередньо налаштовані правила firewall активуються через вебінтерфейс, конфігурація firewall через CLI; DMZ; NAT; NAT-T
• Захист від атак: Захист від DDoS/SYN flood, атак SSH та HTTP/HTTPS, сканування портів SYN-FIN, SYN-RST, X-mas, NULL і FIN
• VLAN: Port and tag-based VLAN separation
• Ліміт мобільного трафіку: Ліміт даних, налаштовуваний період, поріг попередження
• Фільтр вебсайтів: Списки дозволених і заблокованих вебсайтів
• Контроль доступу: Керування доступом до SSH, вебінтерфейсу, CLI та Telnet
• TPM: Опціональний TPM 2.0; наявність залежить від артикулу
• Генерація SSL-сертифікатів: Let’s Encrypt і SCEP
• OpenVPN: Клієнт і сервер; одночасні екземпляри, підтримка методів шифрування згідно з прошивкою
• Шифрування OpenVPN: DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES- 128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192- OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256
• IPsec: XFRM, IKEv1, IKEv2, with 14 encryption methods for IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)
• GRE: GRE tunnel, GRE tunnel over IPsec support
• PPTP, L2TP: Клієнт і сервер; одночасні екземпляри; L2TPv3 і L2TP через IPsec за підтримки прошивки
• Stunnel: Додавання TLS-шифрування до з’єднань клієнтів і серверів
• DMVPN: Масштабовані IPsec VPN; Phase 2, Phase 3 і Dual Hub
• SSTP: SSTP client instance support
• ZeroTier: ZeroTier VPN клієнт
• WireGuard: WireGuard VPN клієнт і сервер
• Tinc: Клієнт/сервер; шифрування, автентифікація та стиснення тунелів
• Режими роботи: Клієнт, Сервер
• Режими роботи: Сервер, Клієнт
• Користувацькі регістри: Користувацькі блоки регістрів Modbus TCP з читанням/записом у файл маршрутизатора
• Формати даних: 8-bit: INT, UINT; 16-bit: INT, UINT (MSB or LSB first); 32-bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII
• Протокол: HTTP(S), MQTT, Azure MQTT, Kinesis
• Передавання даних на сервер: Отримання параметрів із різних джерел і передавання на сервер; користувацькі сценарії Lua
• Шлюз Modbus/MQTT: Обмін командами й даними Modbus-сервера через MQTT-брокер
• Режими роботи: Station, Outstation
• Підключення: TCP
• Teltonika Networks Web API (beta): Web API Teltonika (beta)
• Вебінтерфейс: HTTP/HTTPS, стан, configuration, FW update, CLI, troubleshoot, multiple event log servers, прошивка update availability notifications, event log, system log, kernel log, Internet стан
• FOTA: Оновлення прошивки із сервера
• SSH: SSH (v1, v2)
• SMS: SMS стан, SMS configuration, send/read SMS via HTTP POST/GET
• Керування викликами: Reboot, Status, мобільний канал data on/off, Output on/off, answer/hang-up with a timer, Wi-Fi on/off
• TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
• MQTT: MQTT Broker, MQTT publisher
• SNMP: SNMP (v1, v2, v3), SNMP Trap, Brute force protection
• JSON-RPC: Management API over HTTP/HTTPS
• RMS: Teltonika Remote Management System; віддалений моніторинг і керування, умови сервісу окремо
• ThingWorx: Моніторинг типу WAN, IP-адреси, оператора, рівня сигналу й типу мобільної мережі
• Cumulocity - Cloud of Things: Моніторинг моделі, ревізії, серійного номера, WAN/IP, Cell ID, ICCID, IMEI, типу підключення, оператора й сигналу; перезавантаження та оновлення
• Azure IoT Hub: Can be configured with Data to Сервер to send all the available parameters to the cloud. Has Direct method support which allows to execute RutOS API calls on the IoT Hub. Also has Plug and Play integration with Device Provisioning Service that allows zero-touch device provisioning to IoT Hubs
• Процесор: Mediatek, 580 МГц, MIPS 24KEc
• Оперативна пам’ять: 128 МБ, DDR2
• Flash-пам’ять: 16 МБ, SPI Flash
• Вебінтерфейс: Update FW from file, check FW on server, configuration profiles, configuration backup
• Збереження налаштувань: Оновлення прошивки зі збереженням конфігурації
• Скидання до заводських налаштувань: Відновлення заводських параметрів і видалення користувацької конфігурації
• Операційна система: RutOS (OpenWrt based Linux OS)
• Мови програмування: Busybox shell, Lua, C, C++
• Засоби розробки: SDK із середовищем збирання
• Налаштування прошивки GPL: Створення власної прошивки й оформлення вебінтерфейсу
• Менеджер пакетів: Установлення додаткового програмного забезпечення
• Входи: 1 x Цифровий вхід, 0 - 6 В логічний нуль, 8 - 30 В логічна одиниця
• Виходи: 1 x Цифровий вихід, Вихід із відкритим колектором, max output 30 В, 300 мА
• Події: Email, RMS, SMS
• Сценарії входів/виходів: Allows to set certain I/O conditions to initiate event
• Роз’єм: 4-контактний промисловий роз’єм DC
• Діапазон вхідної напруги: 9 – 30 В DC, захист від переполюсування; захист від перенапруг >31 В DC 10us max
• Пасивне PoE: Пасивне PoE over spare pairs. Можливість живлення через LAN1 port, несумісне with IEEE802.3af, 802.3at and 802.3bt стандарти, Mode B, 9 - 30 В DC
• Споживана потужність: 6.5 Вт Максимум
• Порти Ethernet: 2 x порти RJ45, 10/100 Мбіт/с
• Входи/виходи: 1 x Цифровий вхід, 1 x Цифровий вихід на 4-контактному роз’ємі живлення
• Індикатори стану: 3 x Connection type стан LEDs, 5 x Connection strength LEDs, 2 x LAN стан LEDs, 1 x Power LED
• SIM: 1 x SIM slot (Mini SIM – 2FF), 1.8 В/3 В, external SIM holder
• Живлення: 1 x 4-pin power connector
• Антенні роз’єми: 2 x SMA для LTE, 1 x RP-SMA for Wi-Fi antenna connectors
• Кнопка скидання: Перезавантаження, користувацьке або заводське скидання
• Матеріал корпусу: Алюмінієвий корпус, пластикові панелі
• Розміри (Ш × В × Г): 83 x 25 x 74 мм
• Маса: 125 г
• Варіанти монтажу: DIN-рейка, настінний монтаж, плоска поверхня (потрібний окремий монтажний комплект)
• Робоча температура: -40 °C to 75 °C
• Робоча вологість: 10% to 90% без конденсації
• Ступінь захисту корпусу: IP30
• Сертифікація: CE, UKCA, ANRT, Kenya, ICASA, FCC, IC, PTCRB, NOM, RCM, KC, Giteki, IMDA, E- mark, CB, UL/CSA Safety, RoHS, REACH, R118
• Оператор: AT&T, Verizon, T-мобільний канал, Uscellular
• Стандарти: EN 55032:2015 + A11:2020 EN 55035:2017 + A11:2020 EN IEC 61000-3-2:2019 EN 61000-3-3:2013 + A1:2019 EN 301 489-1 V2.2.3 EN 301 489-17 V3.2.4 Final Draft EN 301 489-52 V1.2.0
• ESD: EN 61000-4-2:2009
• Стійкість до радіочастотних завад: EN IEC 61000-4-3:2020
• EFT: EN 61000-4-4:2012
• Стійкість до імпульсної перенапруги AC: EN 61000-4-5:2014 + A1:2017
• CS: EN 61000-4-6:2014
• DIP: EN 61000-4-11:2020
• Стандарти: EN 300 328 V2.2.2 EN 301 511 V12.5.1 EN 301 908-1 V15.2.1 EN 301 908-2 V13.1.1 EN 301 908-13 V13.2.1
• Стандарти: CE: EN IEC 62368-1:2020 + A11:2020, EN IEC 62311:2020, EN 50665:2017 RCM: AS/NZS 62368.1:2022 CB: IEC 62368-1:2018 UL/CSA Safety: UL 62368-1, Ed. 3 dated December 13, 20, CAN/CSA C22.2 Ні. 62368-1:19
