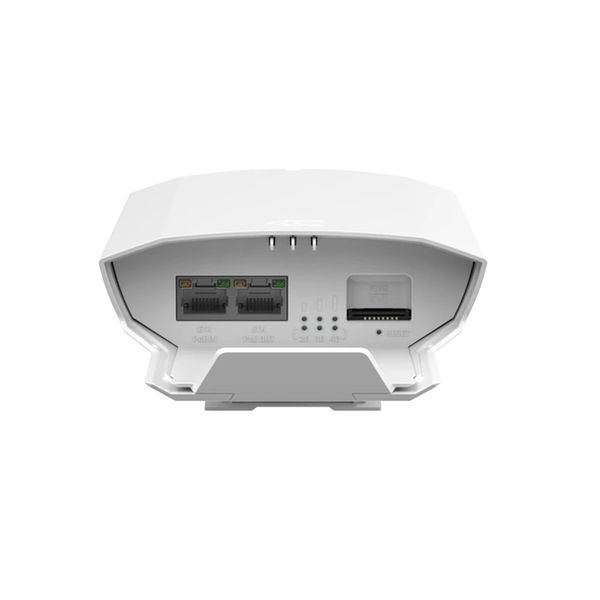

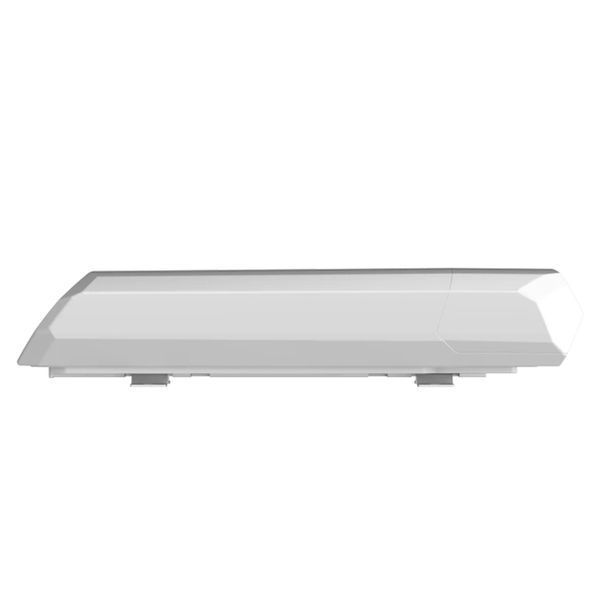

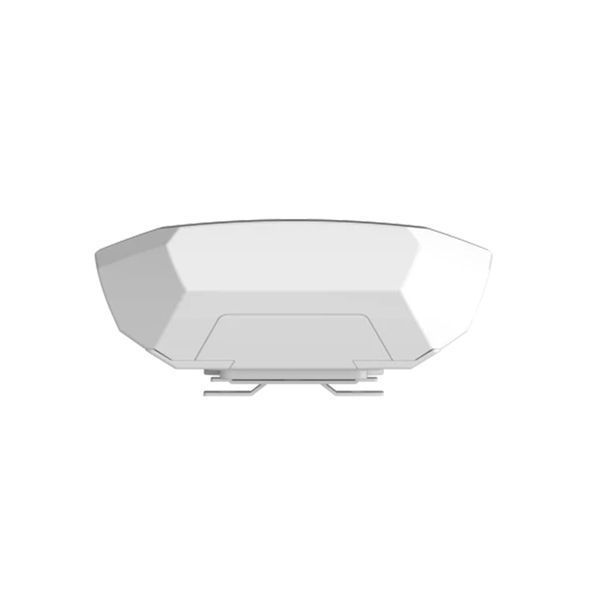

Teltonika OTD140 Маршрутизатор для зовнінього використання

Teltonika OTD140 Маршрутизатор для зовнінього використання — OTD140 призначений для зовнішнього встановлення й використовує LTE Cat 4. Корпус IP55, внутрішні антени та PoE-підключення зручні для розміщення маршрутизатора ближче до зони кращого мобільного приймання. Дві SIM-картки й два Ethernet-порти дозволяють будувати керований зв’язок на території.

У конструкції передбачено: процесор — Mediatek, 580 МГц, MIPS 24KEc; оперативна пам’ять — 128 МБ. Апаратна платформа працює разом із програмними налаштуваннями. Її можливості потрібно співвідносити з кількістю клієнтів, правилами обробки трафіку та сервісами, які планують використовувати одночасно.

Технічна основа поєднує такі параметри: порти Ethernet — 2 × порти RJ45, 10/100 Мбіт/с; LAN — 2 × ETH порти (can be configured as WAN), 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u, 802.3az стандарти, автоматичне MDI/MDIX. Набір інтерфейсів визначає спосіб інтеграції в інфраструктуру. Він дозволяє заздалегідь розподілити з’єднання між зовнішнім каналом, робочими місцями та іншими мережевими вузлами.

Для цієї версії заявлено: операційна система — RutOS (OpenWrt based Linux OS); модем мобільного зв’язку — 4G (LTE) - LTE Cat 4 150 Мбіт/с DL, 50 Мбіт/с UL; 3G - 21 Мбіт/с DL, 5.76 Мбіт/с UL; 2G - 236.8 kbps DL, 236.8 kbps UL. Програмні й комунікаційні можливості допомагають підібрати роль пристрою в мережі. Конкретні функції та доступні режими варто узгодити з версією прошивки й конфігурацією всього об’єкта.

Під час вибору можна орієнтуватися на такі дані: живлення — RJ45, PoE In, 42.5 – 57.0 В DC; споживана потужність — У режимі очікування: < 2.5 Вт / Максимум: < 6 Вт / PoE Максимум < 21 Вт; робоча температура — -40 °C до 75 °C. Параметри живлення та відведення тепла враховують під час вибору монтажного місця. Для мережевого вузла важливо забезпечити роботу в допустимому середовищі й залишити доступ до його роз’ємів.

Після первинного налаштування корисно зберегти конфігурацію та перевірити роботу всіх потрібних сервісів. Послідовний запуск дозволяє побачити, як обладнання взаємодіє із зовнішнім каналом і локальними клієнтами. Для віддаленого об’єкта особливо важливі зрозумілі параметри доступу та можливість оперативно перевірити стан з’єднання.

Мережа може змінюватися разом із задачами об’єкта: додаються робочі місця, камери, точки доступу або інші вузли. Набір портів і програмні можливості цього пристрою дозволяють визначити його місце в такій структурі. Запас інтерфейсів варто планувати за реальною потребою, з урахуванням типів підключень і доступного живлення.

Маршрутизатор є вузлом, через який узгоджуються зовнішнє підключення та робота локальних клієнтів. Його можна включити до мережі офісу, торгової точки, приватного будинку або технічного об’єкта відповідно до набору інтерфейсів. Чітка схема підключень спрощує запуск, подальше розширення й пошук причин збоїв.

Для дротової інфраструктури важлива швидкість кожного інтерфейсу та характер навантаження. Порт використовується як частина загального маршруту передачі даних, тому продуктивність залежить також від клієнта, кабелю, зовнішнього каналу й налаштувань. Під час проєктування корисно окремо визначити з’єднання користувачів і лінії між мережевими вузлами.

Керований розподіл доступу допомагає впорядкувати роботу комп’ютерів, камер, серверів і допоміжної техніки. Адміністратор може будувати правила в межах функцій програмної платформи та вимог об’єкта. Це особливо зручно, коли мережу потрібно обслуговувати регулярно й мати зрозумілу конфігурацію для кожної групи пристроїв.

Параметри маршрутизації та обробки трафіку підбирають під реальні задачі. Передавання файлів, відеоспостереження, віддалене підключення й робота онлайн-сервісів створюють різне навантаження. Продуктивність апаратної платформи слід оцінювати разом із кількістю активних правил і сервісів, а не лише за номінальною швидкістю портів.

Монтаж мережевого вузла має забезпечувати доступ до роз’ємів, достатнє відведення тепла й акуратне прокладання ліній. Кабелі бажано позначити відповідно до їхнього призначення, щоб заміна клієнта або зміна схеми не потребувала повторного пошуку траси. Вибір місця також впливає на зручність технічного обслуговування.

Технічні характеристики

• Модем мобільного зв’язку: 4G (LTE) - LTE Cat 4 150 Мбіт/с DL, 50 Мбіт/с UL; 3G - 21 Мбіт/с DL, 5.76 Мбіт/с UL; 2G - 236.8 kbps DL, 236.8 kbps UL
• Перемикання SIM: 2 SIM; автоматичне перемикання за слабким сигналом, лімітом даних/SMS, роумінгом, відсутністю мережі, відмовою реєстрації або збоєм підключення
• Контроль стану: Signal strength (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, Bytes sent/received, connected band, IMSI, ICCID
• SMS: SMS стан, SMS configuration, send/read SMS via HTTP POST/GET, EMAIL to SMS, SMS to EMAIL, SMS to HTTP, SMS to SMS, scheduled SMS, SMS autoreply, SMPP
• USSD: Надсилання та читання USSD-повідомлень
• Список дозволених/заблокованих операторів: Фільтрація за країною або окремим оператором
• Керування частотними діапазонами: Фіксація діапазону та відображення активної смуги
• APN: Автоматично APN
• Режим мосту: Пряме з’єднання мобільного провайдера з пристроєм LAN
• Передавання адреси WAN: Передавання мобільної IP-адреси WAN одному пристрою LAN
• LAN: 2 x ETH порти (can be configured as WAN), 10/100 Мбіт/с, відповідність IEEE 802.3, IEEE 802.3u, 802.3az стандарти, автоматичне MDI/MDIX
• Порти PoE: 1 x PoE In
• Стандарти PoE: 802.3af/at
• Порти PoE: 1 x PoE Out
• Стандарти PoE: 802.3af and 802.3at Alternative B
• Максимальна потужність PoE на порт PSE: 24 Вт Максимум (power supply unit dependent)
• Маршрутизація: Статична маршрутизація, Динамічна маршрутизація (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), Маршрутизація за політиками
• Мережеві протоколи: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL)
• Підтримка VoIP passthrough: Помічники NAT для H.323 та SIP ALG
• Моніторинг з’єднання: Ping Reboot, Wget Reboot, періодичне перезавантаження, контроль LCP/ICMP
• Міжмережевий екран: Перенаправлення портів, traffic rules, користувацькі правила
• Стан міжмережевого екрана: Перегляд правил, статистики та лічильників firewall
• Керування портами: Увімкнення/вимкнення портів, автоналаштування та вибір швидкості
• Схема мережі: Візуальне відображення пристроїв і з’єднань між ними
• DHCP: Статичне й динамічне призначення IP, DHCP Relay
• QoS і керування чергами: Пріоритет трафіку за джерелом/призначенням, сервісом, протоколом і портом; WMM, 802.11e
• DDNS: Підтримується >25 service providers, others can be configured manually
• Резервування підключення: VRRP, дротовий канал, кожен може працювати як автоматичне резервування Портал авторизації (Hotspot), внутрішній/зовнішній RADIUS-сервер, SMS-авторизація, внутрішній/зовнішній сторінка входу, walled garden,
• Hotspot: користувацькі сценарії, параметри URL, групи користувачів, окремі ліміти користувача/групи, керування користувачами, 9 default налаштовувані themes and option to upload and download customised hotspot themes
• SSHFS: Монтування віддаленої файлової системи через SSH
• Автентифікація: Попередньо погоджений ключ, цифрові сертифікати, X.509 сертифікати, TACACS+, Radius, IP & Login attempts block
• Міжмережевий екран: Попередньо налаштовані правила firewall активуються через вебінтерфейс, конфігурація firewall через CLI; DMZ; NAT; NAT-T
• Захист від атак: Захист від DDoS/SYN flood, атак SSH та HTTP/HTTPS, сканування портів SYN-FIN, SYN-RST, X-mas, NULL і FIN
• VLAN: Port and tag-based VLAN separation
• Ліміт мобільного трафіку: Ліміт даних, налаштовуваний період, поріг попередження
• Фільтр вебсайтів: Списки дозволених і заблокованих вебсайтів
• Контроль доступу: Керування доступом до SSH, вебінтерфейсу, CLI та Telnet
• OpenVPN: Клієнт і сервер; одночасні екземпляри, підтримка методів шифрування згідно з прошивкою
• Шифрування OpenVPN: AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256
• IPsec: IKEv1, IKEv2, with 14 encryption methods for IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)
• GRE: GRE tunnel, GRE tunnel over IPsec support
• PPTP, L2TP: Клієнт і сервер; одночасні екземпляри; L2TPv3 і L2TP через IPsec за підтримки прошивки
• Stunnel: Додавання TLS-шифрування до з’єднань клієнтів і серверів
• DMVPN: Method of building scalable IPsec VPNs
• SSTP: SSTP client instance support
• ZeroTier: ZeroTier VPN клієнт
• WireGuard: WireGuard VPN клієнт і сервер
• Tinc: Клієнт/сервер; шифрування, автентифікація та стиснення тунелів
• Режими роботи: Клієнт, Сервер (planned)
• Типи підключення: TCP
• Режими роботи: Сервер, Клієнт
• Користувацькі регістри: Користувацькі блоки регістрів Modbus TCP з читанням/записом у файл маршрутизатора
• Формати даних: 8-bit: INT, UINT; 16-bit: INT, UINT (MSB or LSB first); 32-bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII
• Протокол: HTTP(S), MQTT, Azure MQTT
• Передавання даних на сервер: Отримання параметрів із різних джерел і передавання на сервер; користувацькі сценарії Lua
• Шлюз Modbus/MQTT: Обмін командами й даними Modbus-сервера через MQTT-брокер
• Режими роботи: Station, Outstation
• Підключення: TCP
• Підтримка DLMS: DLMS/COSEM для обміну даними з лічильниками
• Вебінтерфейс: HTTP/HTTPS, стан, configuration, FW update, CLI, troubleshoot, event log, system log, kernel log
• FOTA: Оновлення прошивки із сервера
• SSH: SSH (v1, v2)
• SMS: SMS стан, SMS configuration, send/read SMS via HTTP POST/GET
• Керування викликами: Reboot, Status, мобільний канал data on/off, Output on/off, answer/hang-up with a timer
• TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
• MQTT: MQTT Broker, MQTT publisher
• SNMP: SNMP (v1, v2, v3), SNMP Trap
• JSON-RPC: Management API over HTTP/HTTPS
• MODBUS: MODBUS TCP стан/control
• RMS: Teltonika Remote Management System; віддалений моніторинг і керування, умови сервісу окремо
• Cloud of Things: Моніторинг даних пристрою, мобільного зв’язку, мережі та доступності
• ThingWorx: Моніторинг типу WAN, IP-адреси, оператора, рівня сигналу й типу мобільної мережі
• Cumulocity: Allows monitoring of: Device Модель, Revision and Serial Number, WAN Type and IP, мобільний канал Cell ID, ICCID, IMEI, Connection Type, Operator, Signal Strength Can send device IP, Number of bytes send/received, Temperature, PIN count to Azure IoT Hub server, мобільний канал connection state,
• Azure IoT Hub: Мережа link state, IMEI, ICCID, Модель, Manufacturer, Serial, Revision, IMSI, SIM State, PIN state, GSM signal, WCDMA RSCP, WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, Operator, Operator number, Connection type
• Процесор: Mediatek, 580 МГц, MIPS 24KEc
• Оперативна пам’ять: 128 МБ
• Flash-пам’ять: 16 МБ
• Вебінтерфейс: Update FW from file, check FW on server, configuration profiles, configuration backup
• Збереження налаштувань: Оновлення прошивки зі збереженням конфігурації
• Операційна система: RutOS (OpenWrt based Linux OS)
• Мови програмування: Busybox shell, Lua, C, C++, and Python, Java in Package manager
• Засоби розробки: SDK із середовищем збирання
• Налаштування прошивки GPL: Створення власної прошивки й оформлення вебінтерфейсу
• Події: Email, RMS, SMS
• Роз’єм: RJ45 Socket
• Напруга живлення PoE: 42.5–57.0 В DC, захист від переполюсування, захист від імпульсних перенапруг
• Споживана потужність: У режимі очікування: < 2.5 Вт / Максимум: < 6 Вт / PoE Максимум < 21 Вт
• Порти Ethernet: 2 x порти RJ45, 10/100 Мбіт/с
• Індикатори стану: 3 x мобільний канал connection type, 3 x мобільний канал connection strength, 4 x ETH стан LEDs
• SIM: 2 x слоти SIM (Mini SIM – 2FF), 1.8 В/3 В
• Живлення: RJ45, PoE In, 42.5 – 57.0 В DC
• Антенні роз’єми: 2 x Внутрішні антени
• Параметри антен: 1 x 698 - 960 / 1710 - 2690MHz, 50 Ω, VSWR <3.5, підсилення <3 dBi, всеспрямовані 1 x 698 - 960 / 1710 - 2690MHz, 50 Ω, VSWR <3, підсилення <4.5 dBi, всеспрямовані
• Кнопка скидання: Перезавантаження, користувацьке або заводське скидання
• Матеріал корпусу: Пластик (PC+ASA)
• Розміри (Ш × В × Г): 110 x 49.30 x 235 мм
• Маса: 855 г
• Варіанти монтажу: Mounting Bracket (for вертикальний flat surface or pole mounting)
• Робоча температура: -40 °C to 75 °C
• Робоча вологість: 10% to 90% без конденсації
• Ступінь захисту корпусу: IP55
• Сертифікація: CE, UKCA, EAC, UCRF, RCM
