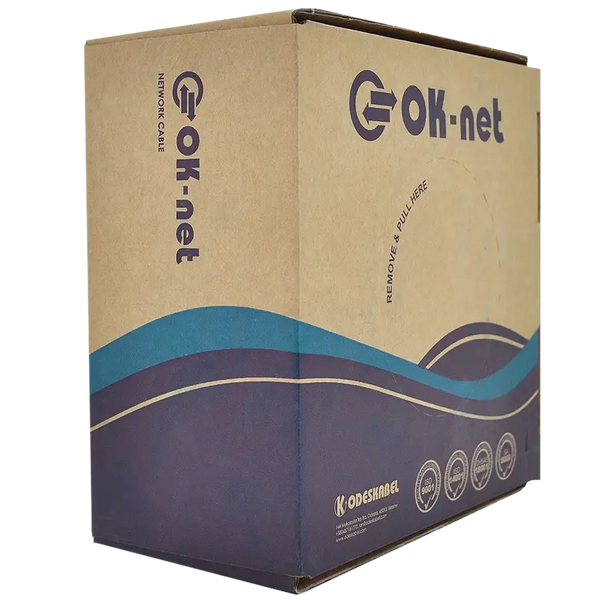

OK-Net КПВЭ-ВП (100) 4×2×0,48 (F/UTP Cat.5E-SL), 100 м — мідний внутрішній кабель «вита пара»

OK-Net КПВЭ-ВП (100) 4×2×0,48 (F/UTP Cat.5E-SL) призначений для стаціонарного прокладання структурованих кабельних систем усередині житлових, офісних, комерційних і технічних приміщень. Він підходить для створення локальних мереж, підключення комп’ютерів, маршрутизаторів, комутаторів, точок доступу, IP-камер, мережевих відеореєстраторів, VoIP-телефонії, систем контролю доступу та іншого обладнання з інтерфейсом Ethernet.

Кабель належить до категорії 5e та розрахований на роботу в частотному діапазоні до 100 МГц. За умови правильного монтажу, дотримання допустимої довжини лінії та використання сумісних роз’ємів він може застосовуватися в мережах Ethernet 10BASE-T, Fast Ethernet 100BASE-TX і Gigabit Ethernet 1000BASE-T. Конструкція також придатна для передавання даних і дистанційного живлення сумісних мережевих пристроїв за технологіями PoE та PoE+.

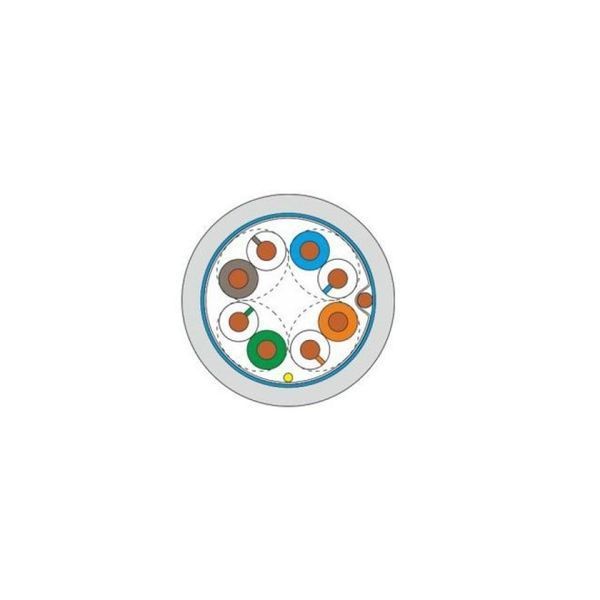

Усередині оболонки розміщено чотири скручені пари — загалом вісім однодротових струмопровідних жил. Провідники виготовлені з міді, а їхній номінальний діаметр становить 0,48 мм. На відміну від кабелів із жилами CCA, мідна конструкція забезпечує нижчий електричний опір, стабільніше передавання сигналу та менші втрати під час живлення PoE-обладнання. Ізоляція окремих жил виконана з поліетилену високої щільності, а стандартне кольорове маркування пар спрощує розведення за схемами T568A або T568B.

Позначення F/UTP означає, що чотири неекрановані виті пари мають спільний екран з алюмополімерної стрічки. Він зменшує вплив зовнішніх електромагнітних перешкод і допомагає зберігати стабільність з’єднання поблизу силових трас, блоків живлення, електродвигунів, освітлювального та іншого активного обладнання. Під екраном передбачений луджений мідний дренажний провідник. Для повноцінної роботи екранування кабель необхідно монтувати з екранованими конекторами, модулями або патч-панелями та правильно організованим заземленням.

Зовнішня оболонка виготовлена з ПВХ і розрахована на внутрішнє прокладання в кабельних каналах, лотках, гофрованих трубах, фальшстелях і слаботочних шафах. Кабель не призначений для постійного впливу атмосферних опадів, ультрафіолетового випромінювання, прокладання в ґрунті або тривалої експлуатації у вологому середовищі без додаткового захисту. Світла оболонка залишається малопомітною на стінах та в офісних кабельних системах.

Відрізок довжиною 100 м зручний для оснащення квартири, приватного будинку, невеликого офісу, магазину, складу або окремої ділянки системи відеоспостереження. Він дозволяє придбати потрібний обсяг кабелю без залишку стандартної заводської бухти 305 м. Під час монтажу важливо не перевищувати допустиме зусилля натягу, не допускати заломів, дотримуватися мінімального радіуса вигину та зберігати скручування пар максимально близько до точки підключення. За правильного прокладання OK-Net КПВЭ-ВП забезпечує надійний фізичний канал зв’язку для щоденної роботи мережевого та охоронного обладнання.

Технічні характеристики

• Бренд: OK-Net.

• Виробник: ПАТ «Одескабель».

• Країна виробництва: Україна.

• Модель: КПВЭ-ВП (100) 4×2×0,48.

• Код виробника: 49577.

• Артикул постачальника: 99-00014607.

• Тип виробу: мережевий кабель «вита пара».

• Тип кабелю: F/UTP, також позначається як FTP.

• Категорія: Cat.5e-SL.

• Спосіб прокладання: стаціонарний.

• Місце прокладання: усередині приміщень.

• Призначення: структуровані кабельні системи, локальні мережі, відеоспостереження, VoIP і системи контролю доступу.

• Частотний діапазон: до 100 МГц.

• Підтримувані мережеві протоколи: 10BASE-T, 100BASE-TX, 1000BASE-T.

• Підтримка живлення через Ethernet: PoE та PoE+.

• Кількість витих пар: 4.

• Загальна кількість жил: 8.

• Матеріал струмопровідних жил: мідь Cu.

• Конструкція жил: однодротова, монолітна.

• Номінальний діаметр мідної жили: 0,48 мм.

• Матеріал ізоляції жил: поліетилен високої щільності HDPE.

• Кольорове маркування першої пари: біло-синій/синій.

• Кольорове маркування другої пари: біло-помаранчевий/помаранчевий.

• Кольорове маркування третьої пари: біло-зелений/зелений.

• Кольорове маркування четвертої пари: біло-коричневий/коричневий.

• Поясна ізоляція: плівка ПЕТ-Е.

• Тип екранування: загальний екран навколо чотирьох пар.

• Матеріал екрана: алюмополімерна стрічка.

• Дренажний провідник: луджений мідний дріт.

• Діаметр дренажного провідника: 0,4 мм.

• Матеріал зовнішньої оболонки: полівінілхлоридний пластикат PVC.

• Колір оболонки: білий.

• Форма кабелю: кругла.

• Електричний опір струмопровідної жили: не більше 95 Ом/км.

• Робоча ємність: не більше 56 нФ/км.

• Омічна асиметрія жил у парі: не більше 2%.

• Опір ізоляції: не менше 5 ГОм/км.

• Номінальна швидкість поширення сигналу NVP: 68%.

• Хвильовий опір у діапазоні 1–100 МГц: 100 ± 15 Ом.

• Випробувальна напруга між жилами, жилами та екраном: 2,5 кВ постійного струму протягом 2 секунд.

• Температура прокладання та монтажу: від −10 до +60 °C.

• Температура експлуатації: від −20 до +60 °C.

• Мінімальний радіус вигину під час монтажу: не менше 8 зовнішніх діаметрів кабелю.

• Максимально допустиме зусилля розтягування: 85 Н.

• Довжина кабелю: 100 м.

• Розмір упаковки: 140 × 270 × 270 мм.

• Вага брутто: 3,48 кг.

• Відповідність стандартам: ISO/IEC 11801:2017, ANSI/TIA-568.2-D, ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1.

• Вимоги до кабельного прокладання: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1.

• Технічні умови: ТУ У 27.3-05758730-100:2018.
