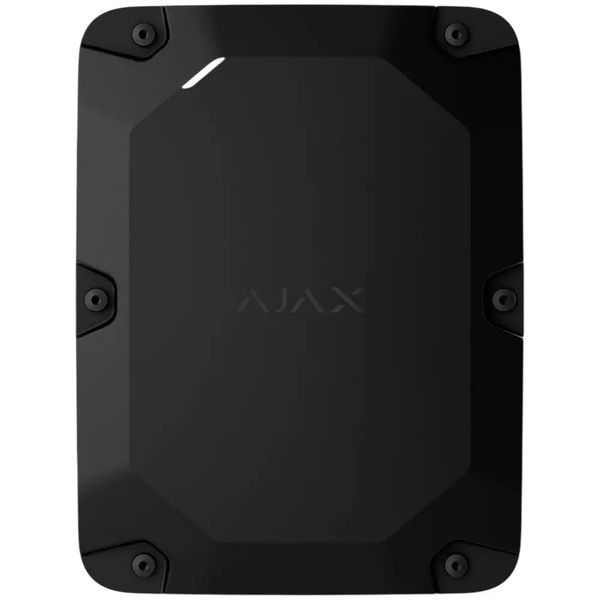

Ajax Case E (395) ASP black универсальный корпус

Ajax Case E (395) ASP black — универсальный защитный корпус для установки совместимого хаба Ajax, дополнительного модуля и внутренней резервной батареи. Модель предназначена для профессиональных систем безопасности, которым необходима надёжная защита центрального оборудования от влаги, пыли, загрязнений, механического воздействия и попыток саботажа.

Корпус можно использовать внутри помещений и на улице. Он подходит для частных домов, офисов, магазинов, складов, производственных предприятий, строительных площадок, удалённых объектов, технических помещений и других мест, где централь системы Ajax необходимо установить в защищённом исполнении.

Внутреннее пространство Case E (395) рассчитано на одновременную установку одного совместимого хаба Ajax, одного дополнительного модуля и одной внутренней батареи. Такая конфигурация позволяет создать автономную или гибридную систему безопасности в одном корпусе без использования нескольких отдельных монтажных боксов.

Корпус совместим с платами хабов Hub BP Jeweller, Superior MegaHub, Superior Hub Hybrid 2 и Superior Hub Hybrid (4G) в исполнении without casing. Совместимость с конкретным устройством необходимо проверять перед монтажом, поскольку для разных плат могут потребоваться соответствующие типы внутренних держателей.

В Case E (395) также можно установить один совместимый модуль Ajax, включая Superior LineSplit Fibra, Superior LineProtect Fibra или Superior MultiRelay Fibra. Это позволяет расширить возможности системы, организовать разветвление проводных линий, дополнительную защиту Fibra или управление внешним оборудованием.

Для резервного питания предусмотрено отдельное место под внутреннюю батарею. Корпус совместим с фирменными аккумуляторами Ajax разной ёмкости, а также может использоваться с некоторыми батареями сторонних производителей при условии соответствия их размеров и электрических характеристик требованиям установленного хаба.

На дне корпуса предусмотрены специальные опоры, которые удерживают батарею и предотвращают её случайное смещение. В комплект входят две многоразовые застёжки, с помощью которых аккумулятор дополнительно фиксируется внутри корпуса.

Для установки плат хабов предусмотрено шесть слотов для пластиковых держателей. Расположение держателей зависит от модели устанавливаемого оборудования.

Комплект поставки содержит два держателя Module Holder type A. Они используются для монтажа Hub BP Jeweller и Superior MegaHub. Для установки Superior Hub Hybrid 2 или Superior Hub Hybrid (4G) необходимы держатели Module Holder type B, которые при необходимости приобретаются отдельно.

Внутренняя конструкция позволяет аккуратно разместить центральную плату, дополнительный модуль, батарею и соединительные кабели. Предусмотрены отдельные точки для фиксации проводов пластиковыми стяжками, что упрощает монтаж и последующее техническое обслуживание.

Корпус оснащён двумя тамперными платами. Одна контролирует открытие передней крышки, а вторая реагирует на попытку оторвать корпус от монтажной поверхности.

При несанкционированном открытии или демонтаже установленный хаб регистрирует тамперную тревогу. Информация о саботаже может быть передана пользователям системы и на пульт охранной компании.

Двойная защита от саботажа особенно важна для объектов с повышенными требованиями к безопасности: банковских учреждений, складов, промышленных предприятий, торговых центров, серверных и удалённых технических объектов.

Передняя крышка фиксируется невыпадающими винтами. Для их откручивания используется шестигранный ключ, входящий в комплект. Невыпадающая конструкция винтов снижает риск их потери во время установки или обслуживания.

В передней части корпуса предусмотрен световод для отображения состояния хаба. Благодаря этому инженер может проверить индикацию центрального устройства, не открывая корпус.

Для точного монтажа в корпус встроен пузырьковый уровень. Он помогает выровнять Case E (395) на вертикальной поверхности и обеспечить правильную работу заднего тампера.

Широкие монтажные отверстия облегчают позиционирование корпуса на стене. Даже при небольшой погрешности во время сверления положение бокса можно скорректировать перед окончательным затягиванием креплений.

Case E (395) необходимо устанавливать на ровной вертикальной поверхности. Это важно не только для аккуратного монтажа, но и для корректного срабатывания тампера при попытке оторвать корпус от стены.

Для ввода кабелей предусмотрены специальные углубления по бокам и в нижней части корпуса. Монтажник может самостоятельно просверлить отверстия в нужных местах в зависимости от схемы прокладки питания, Ethernet, Fibra, внешних антенн и других коммуникаций.

С каждой стороны корпуса предусмотрено по два места для установки кабельных вводов, а снизу — три. Для сохранения защитных свойств необходимо использовать качественные водозащищённые гермовводы с классом защиты не ниже класса самого корпуса.

В комплект входят уплотнительные вставки для кабельных вводов с разным количеством отверстий. Они помогают плотно обжать кабели и предотвратить попадание внутрь воды, пыли и других загрязнений.

Передняя крышка имеет уплотнительную рамку по периметру. При монтаже необходимо убедиться, что уплотнитель правильно установлен, не повреждён и не пережат кабелями.

Неправильное сверление отверстий, использование неподходящих гермовводов или повреждение уплотнителя может снизить фактический уровень защиты корпуса. Поэтому монтаж должен выполнять квалифицированный специалист в соответствии с проектом системы.

Благодаря защищённой конструкции Case E (395) можно использовать на объектах без отапливаемого технического помещения. При выборе места необходимо учитывать рабочие температуры и допустимую влажность не только корпуса, но и установленного хаба, модуля и батареи.

Чёрную версию ASP black не рекомендуется устанавливать под прямыми солнечными лучами. Тёмный корпус может интенсивнее нагреваться, что создаёт риск перегрева установленных электронных компонентов и батареи.

Для наружного монтажа желательно выбирать затенённое место, защищённое от постоянного прямого солнца. Корпус также рекомендуется скрывать от посторонних, чтобы снизить риск намеренного повреждения или саботажа системы.

Case E (395) не содержит собственной электроники управления системой и не добавляется в приложение Ajax как отдельное устройство. Его тамперные платы подключаются непосредственно к установленному совместимому хабу.

Состояние корпуса контролируется через события хаба. При открытии крышки или отрыве от стены пользователи получают уведомление о срабатывании тампера центрального устройства.

Корпус не требует регулярного специального обслуживания. Во время планового сервиса достаточно проверять надёжность крепления, целостность уплотнителей, состояние кабельных вводов, фиксацию батареи и отсутствие влаги внутри.

Вместительное внутреннее пространство упрощает замену батареи, подключение дополнительных кабелей и обслуживание установленных плат. Крышка полностью снимается, обеспечивая удобный доступ ко всем внутренним компонентам.

Чёрное исполнение ASP black имеет профессиональный сдержанный внешний вид и хорошо сочетается с тёмными фасадами, техническими помещениями, телекоммуникационными шкафами и другим охранным оборудованием.

Ajax Case E (395) ASP black станет практичным решением для защищённой установки хаба Ajax с внутренней батареей и дополнительным модулем. Корпус сочетает вместительность, защиту от внешних воздействий, двойной антисаботажный контроль и удобную организацию монтажа.

Технические характеристики

● Бренд: Ajax Systems;

● Модель: Case E (395);

● Исполнение: ASP black;

● Цвет корпуса: чёрный;

● Тип устройства: универсальный защитный корпус для оборудования Ajax;

● Основное назначение: установка совместимого хаба Ajax с внутренней батареей;

● Место использования: внутри помещений и на улице;

● Максимальное количество хабов внутри корпуса: 1;

● Максимальное количество дополнительных модулей: 1;

● Максимальное количество внутренних батарей: 1;

● Совместимые хабы: Hub BP Jeweller without casing;

● Совместимые хабы: Superior MegaHub without casing;

● Совместимые хабы: Superior Hub Hybrid 2 without casing;

● Совместимые хабы: Superior Hub Hybrid (4G) without casing;

● Совместимые модули: Superior LineSplit Fibra;

● Совместимые модули: Superior LineProtect Fibra;

● Совместимые модули: Superior MultiRelay Fibra;

● Совместимые батареи Ajax: Internal battery NB 7.2V/95Ah;

● Совместимые батареи Ajax: Internal battery NB 7.2V/190Ah;

● Совместимые батареи Ajax: Internal battery RB 6.4V/36Ah;

● Совместимые батареи Ajax: Internal battery RB 6.4V/78Ah;

● Поддержка батарей сторонних производителей: возможна при совместимости размеров и параметров;

● Количество слотов для внутренних держателей: 6;

● Комплектные держатели: 2 × Module Holder type A;

● Поддержка Module Holder type B: есть, приобретаются отдельно;

● Защита от открытия крышки: тамперная плата;

● Защита от отрыва от поверхности: задняя тамперная плата;

● Общее количество тамперных плат: 2;

● Передача события саботажа: через установленный хаб Ajax;

● Световод для индикации хаба: есть;

● Встроенный пузырьковый уровень: есть;

● Точки для фиксации кабелей стяжками: предусмотрены;

● Держатели для внутренней батареи: предусмотрены;

● Фиксация батареи: две застёжки типа «липучка»;

● Кабельный ввод: с правой, левой стороны и снизу;

● Количество мест для отверстий с одной стороны: 2;

● Количество мест для нижних отверстий: 3;

● Рекомендуемый диаметр отверстия под гермоввод: приблизительно 22,5 мм;

● Рекомендуемый тип гермоввода: PG16 или совместимый водозащищённый ввод;

● Уплотнительные вставки для гермовводов: входят в комплект;

● Уплотнитель передней крышки: есть;

● Тип винтов крышки: невыпадающие;

● Инструмент для крышки: шестигранный ключ 4 мм;

● Рекомендуемая монтажная поверхность: ровная вертикальная поверхность;

● Монтаж на неровную поверхность: не рекомендуется;

● Установка чёрного корпуса под прямыми солнечными лучами: не рекомендуется;

● Электронное добавление корпуса в систему Ajax: не требуется;

● Собственное питание корпуса: нет;

● Собственный радиопротокол: нет;

● Техническое обслуживание: специальное регулярное обслуживание не требуется;

● Комплектация: Ajax Case E (395) ASP black, две тамперные платы, соединительные кабели, 2 × Module Holder type A, две застёжки для батареи, комплект уплотнителей, монтажные элементы, кабельные стяжки, шестигранный ключ и документация;

● Гарантия: 24 месяца.
